Чем отличаются обжимные вилки Tyco/AMP и WE/SS (Western Electric/Stewart Stamping)

Статья из серии публикаций о конструкции, использовании и перспективах вилок RJ-45

Исторически сложились две несколько отличающихся друг от друга конструкции 8-позиционной модульной вилки 8P8C – точнее, ее внешней формы, особенно в центральной части, где внутри вилки просматриваются заделанные проводники. При этом оба типа вилок совместимы со стандартными 8-позиционными модульными гнездами, поскольку точки расположения восьми контактов и элементов, фиксирующих вилку в гнезде, у них одинаковы.

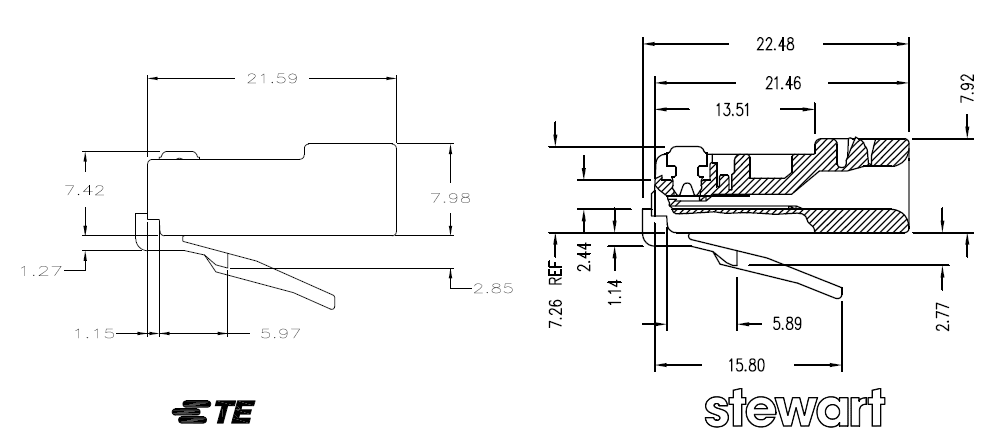

Схемы 8-позиционных модульных вилок типа Tyco и Stewart
Вид сбоку 8-позиционных модульных вилок типа Tyco (слева) и Stewart (справа). Несмотря на некоторое расхождение в обозначении размеров, места расположения 8 контактов и форма/размер защелки у них одинаковы

Оба типа можно назвать (и называют) RJ-45, хотя в ответе на вопрос «Как их правильно называть: вилки, коннекторы, разъемы, RJ-45, «джеки»?» объясняется, почему такое название нельзя считать правильным. Оба варианта выпускаются как в неэкранированном варианте, так и с контактными пластинами для заделки экранированного кабеля. Также производители могут заявлять о пригодности вилок для установки на кабель с полнотелыми либо с многопроволочными проводниками (см. ответ на вопрос «Какой кабель можно заделывать в вилки RJ-45?»).

Форма, показанная на рисунке слева, использовалась производителями Tyco и AMP (для таких вилок и матриц обжимных инструментов сейчас используются обозначения Tyco/AMP или TE Connectivity. Расшифровка обозначения TE – Tyco Electronics, сейчас это по сути один изготовитель). Форма, показанная справа, называется Western Electric и Stewart Stamping (обозначение WE/SS или просто Stewart, ее выпускает много различных изготовителей). Матрицы к обжимным инструментам для этих типов вилок в большинстве случаев не универсальны и не взаимозаменяемы!

Принципиальное отличие состоит в том, что у вилок WE/SS или Stewart точка обжима (точка фиксации) одна. Она расположена в тыльной части вилки, где инструмент вдавливает пластиковую площадку внутрь вилки, фиксируя кабель в оболочке. В вилках TE помимо этой точки есть вторая точка, где в вилку вдавливается еще одна пластиковая площадка – она прижимает проводники в центральной части вилки, где оболочки кабеля уже нет.

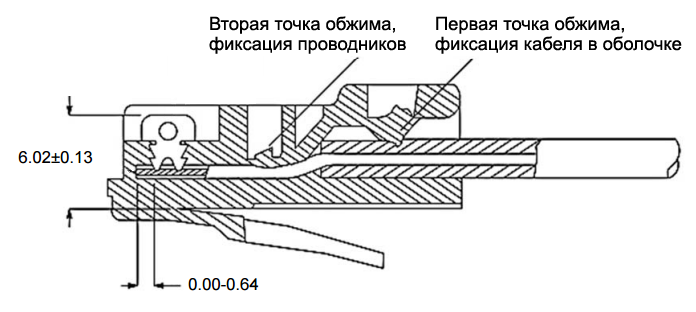

 Две точки фиксации, используемые в конструкции вилок и обжимных матриц TE
Две точки фиксации, используемые в конструкции вилок и обжимных матриц TE

Строго говоря, технической необходимости во второй точке фиксации нет. Когда монтаж производится правильно, первой точки обжима более чем достаточно для того, чтобы кабель был надежно зафиксирован в вилке.

Совет: если вы обжимаете вилки RJ-45 вручную, всегда следите за тем, чтобы в тыльной части вилки кабель в оболочке заходил достаточно глубоко, чтобы под вдавливаемой фиксирующей площадкой или близко к ней не оказался срез оболочки. Лучше всего заводить оболочку кабеля максимально глубоко вовнутрь, до предела – до зоны, где внутреннее пространство вилки сужается настолько, что дальше продвинуть оболочку в глубь вилки уже нельзя. Помните, что 8 контактов вилки предназначены не для механической фиксации кабеля или проводников, а для обеспечения электрического соединения контактов с проводниками. Механическая прочность заделки обеспечивается именно вдавливаемой пластиковой площадкой в тыльной части вилки.

Если обжать Stewart-совместимую вилку, рассчитанную на одну точку фиксации, при помощи обжимной матрицы TE, рассчитанной на две точки и потому имеющей два выступа на матрице, пластмасса вилки в центральной части треснет, заделка будет необратимо повреждена. В обратном случае, когда используется вилка TE и Stewart-совместимая матрица в инструменте, все зависит от изготовителя инструмента. В одних случаях матрица и вилка удачно подходят друг к другу, обжим производится успешно, но возможен и менее удачный исход, когда вилка и матрица оказываются не совместимыми между собой. Лучше не рисковать и подбирать вилки и матрицы так, чтобы из описаний производителей четко следовала их взаимная совместимость.

К счастью, вилки TE встречаются на телекоммуникационном рынке редко. Наибольшее распространение получила конструкция WE/SS или Stewart, и если производителем не заявлено иначе, то обжимные инструменты и матрицы для 8-позиционных вилок, а также сами вилки относятся именно к этому типу.
