Изначально модульные вилки предназначались для установки на многожильные (многопроволочные) кабели, поскольку они гибче, чем одножильные, и лучше подходят для изготовления и эксплуатации коммутационных шнуров. Конструкция обжимных контактов предусматривала, что их нижняя часть, оснащенная одним или несколькими зубцами, прокалывает проводники по центру, прямо по оси проводников. При этом образуется надежное электрическое соединение между множеством отдельных жил и металлом контакта. Если в описании к модульным вилкам производитель не заявил иного, значит, такие вилки рассчитаны на многожильный (многопроволочный) кабель. На английском языке для них используют обозначения Patch Cable, Stranded Cable. В подавляющем большинстве случаев эквивалентный диаметр проводников в таких кабелях составляет 0.5-0.511 мм, что соответствует калибру 24 AWG. Количество жил в проводнике может быть разным, но чаще всего проводник состоит из 7 тонких медных проволок, свитых воедино.
В последние годы появились кабели меньшего сечения с калибром жил 26 AWG (эквивалентный диаметр проводников 0.483 мм), 28 AWG (0.381 мм) и даже 30 AWG (0.302 мм, хотя это уже экзотика), но они в основном используются на производствах для изготовления заводских коммутационных шнуров. Многие брендовые производители вообще не пускают многожильные кабели в открытую продажу, полагая, что шнуры должны изготавливаться только в заводских условиях и приобретаться заказчиками в готовом виде.
Многожильные кабели калибров 24-26-28 AWG подойдут по диаметру проводников и могут быть заделаны практически в любые модульные вилки – их пазы смогут принять расправленные проводники независимо от того, выполнены ли вилки в виде единой конструкции или предусматривают наличие такого элемента как вставка – пластмассовая оправка для плоской укладки проводников (см. ответ на вопрос «Вилки со вставками или без?»).
Несколько позже появились модульные вилки, которые можно устанавливать не только на многожильные (многопроволочные), но и на полнотелые, одножильные кабели – Solid Cable. Этого удалось добиться за счет изменения формы контактов – они стали оснащаться увеличенным количеством зубцов (не один, а два или даже три), которые вдобавок имеют большую длину и боковые изгибы, за счет которых образуется надежный контакт даже со сплошной медной жилой цилиндрической формы. Устанавливать модульные вилки на кабели с полнотелыми жилами можно только в том случае, если производитель заявил о том, что его изделия на это рассчитаны.
Совет: выбирая вилки, всегда учитывайте, на какой кабель вы будете их устанавливать. Если в вашем распоряжении многожильный («патчевый») кабель Patch,Stranded, то подойдут любые модульные вилки. Если есть вероятность, что вам придется оконцовывать кабель с полнотелыми жилами (жизнь иногда заставляет, хотя для коммутационных шнуров так делать не рекомендуется), выбирайте только те модульные вилки, которые заявлены производителем как совместимые с кабелями Solid.
Это не должно создавать особой проблемы с точки зрения коммутации портов шнурами, поскольку считается, что для систем высоких категорий модульные патч-шнуры в любом случае должны быть покупными, изготовленными на заводе. Их по определению не следует заделывать в полевых условиях, поскольку добиться при этом гарантированно высоких характеристик невозможно. И тем более не следует использовать для этого довольно толстый и жесткий кабель с полнотелыми жилами. Но для подключения, например, видеокамер, датчиков или для использования в консолидационных точках СКС иногда нужно оконцевать модульной вилкой кабель с довольно толстыми жилами. Для этого либо следует использовать специально разработанные обжимные модульные вилки (как например, показанная ниже вилка Panduit TX6 с увеличенным размером пазов), либо применять появившиеся в последние годы фирменные вилки для полевой заделки, которые основаны на тех же принципах монтажа и контактах IDC, что и модули для рабочих мест (см. ответ на вопрос «Вилки обжимные или для заделки по принципу модулей для рабочих мест, с контактами IDC?»).

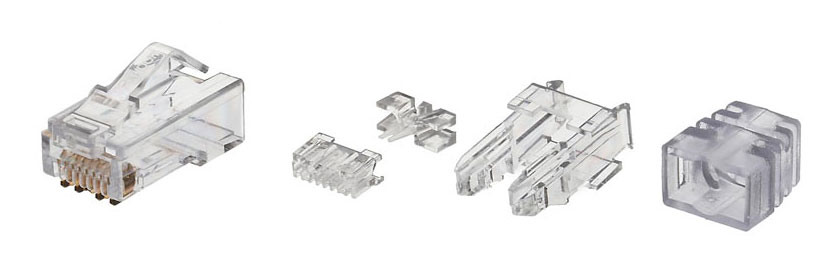

Модульная вилка Panduit для установки на кабели категории 6
Точные характеристики подобных обжимных вилок нужно всегда проверять по спецификациям производителей, заодно обращая внимание на то, гарантируются ли итоговые совокупные характеристики определенной категории после установки таких вилок на кабель. Хотя многие производители выпускают обжимные вилки для установки на кабели с толстыми проводниками, в большинстве случаев при этом не гарантируются параметры высоких категорий, и виной тому сама обжимная конструкция. В ней все пары проводников расплетены и выложены плоско-параллельно, близко друг к другу, что серьезно ухудшает характеристики передачи в системе и не позволяет автоматически гарантировать параметры высоких категорий.
Вилки же, созданные по образу и подобию модулей – вместо гнезд «мама» в них вилочный наконечник «папа» – такой проблемой не страдают, поскольку в их составе продуманы и расположение врезных контактов IDC, и сохранение исходного повива кабеля, а зачастую даже использование печатных плат PCB внутри вилки (см. также ответ на вопрос «Нужна ли внутри вилки печатная плата PCB?»).

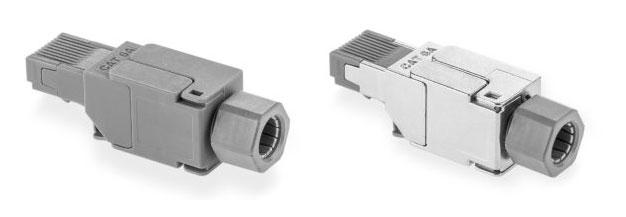

Внешний вид вилок Signamax для установки на экранированные и неэкранированные кабели в полевых условиях
Как правило, в таких изделиях используется гребенка или направляющая, оберегающая исходный повив пар и поддерживающая их квадрупольное расположение – разнесение пар по вершинам четырехугольника ради улучшения характеристик. Это принципиально иной подход, чем укладка расплетенных пар в одной плоскости, используемая в обжимных вилках.
