Большинство обычных обжимных вилок, как экранированных, так и неэкранированных, выпускаются в виде единой конструкции, не имеющей отдельных вставок.
Неэкранированная и экранированная 8-позиционные модульные вилки без вставок

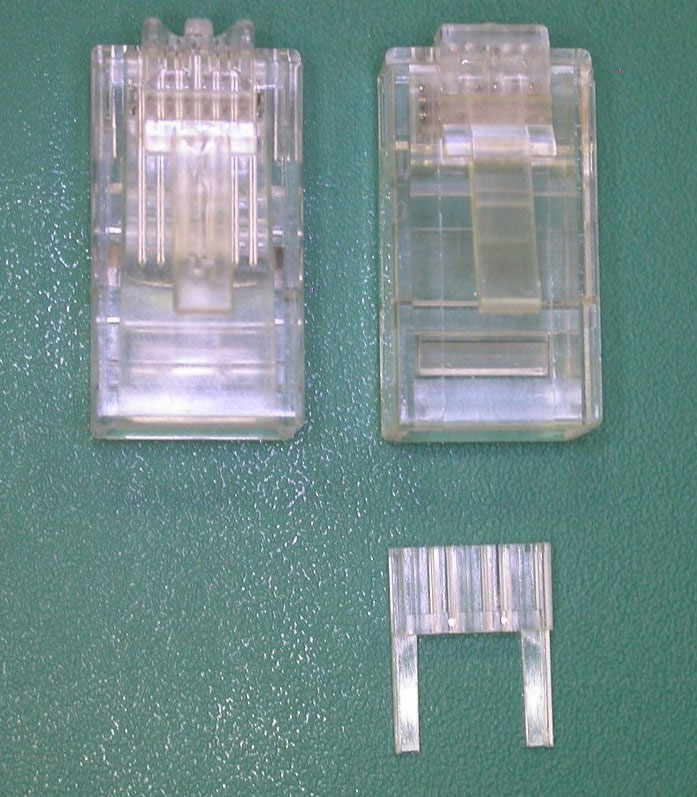

Проводники укладываются внутри таких вилок плоско-параллельно благодаря направляющим, предусмотренным на внутренней нижней грани вилки (нижняя грань – та, которая находится со стороны защелки). Для сравнения на фото ниже показаны неэкранированная вилка без вставки и со вставкой.
В вилке со вставкой (справа) на нижней внутренней плоскости нет направляющих, которые есть на вилке без вставки (слева). Вставка нужна для удержания проводников на месте в ходе обжимной операции, если в вилке нет внутренних направляющих
Сложно сказать, зачем некоторые изготовители стали выпускать продукцию со вставками – обычно это безымянные производители, не бренды. Кто-то говорит, что вилки со вставками заделывать проще – проводники вводятся в пазы вставки, после чего все вместе вводятся внутрь вилки, и при этом нет риска, что они произвольно сместятся или поменяются местами. С другой стороны, если монтажник выполняет все операции правильно, проводники не сместятся и в вилке без вставки – этому помешают направляющие на нижней внутренней грани вилки. Возможно, некоторым изготовителям сложно выпускать вилки с внутренними направляющими – их форма сложнее, чем у вилок со вставками, и все внутренние конструктивные размеры нужно выдерживать точнее. Размеры и форма вставок у каждого изготовителя свои, с чужими вилками они не совместимы.

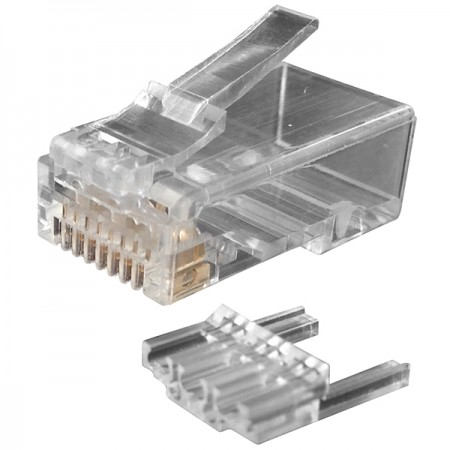

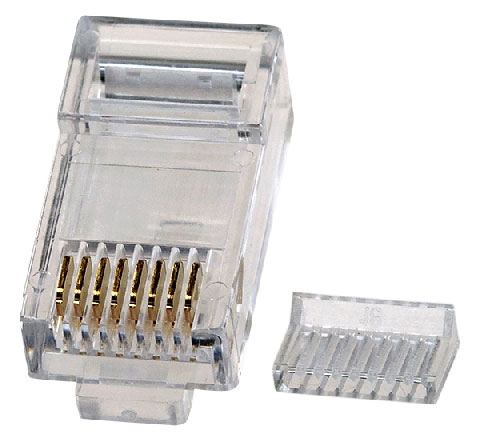

Другие примеры обжимных вилок безымянных производителей, в конструкции которых предусмотрены вставки
С точки зрения параметров передачи неважно, со вставками у вас вилка или без. Результат будет одинаков, если заделать их правильно, а удобство зависит от личных предпочтений каждого монтажника. Обжимные инструменты для монтажа используются одинаковые, поскольку внешние габариты вилок и позиции контактов регламентированы телекоммуникационными стандартами.
Совет: помните, что при полевой заделке обычных обжимных вилок, как со вставками, так и без вставок, характеристики категории 5е и тем более выше не гарантируются (см. также ответ на вопрос «Для каких категорий можно использовать вилки RJ-45»?). Для гарантированных характеристик приобретайте либо готовые фирменные шнуры соответствующей категории, либо вилки RJ-45 для полевой заделки на основе контактов IDC (см. ответ на вопрос «Вилки обжимные или для заделки по принципу модулей для рабочих мест, с контактами IDC?»).
