Новые оптические шнуры Siemon LC BladePatch

Новые дуплексные одномодовые оптические шнуры LC BladePatch с угловой полировкой APC

Новые оптические шнуры Siemon LC BladePatch

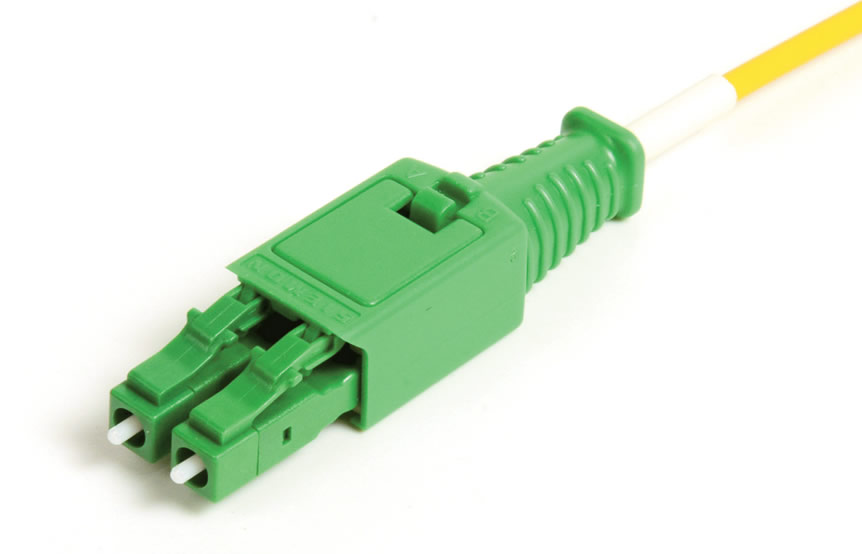

В октябре 2018 г. компания Siemon объявила о выпуске дуплексных одномодовых оптических шнуров LC BladePatch с угловой полировкой APC. Коннекторы с подвижным хвостовиком, за который так удобно браться при подлючении/отключении шнура от порта, выполнены в традиционном для полировки APC зеленом цвете.

Продукция LC BladePatch известна заказчикам и партнерам компании Siemon по многомодовым шнурам классов OM3 и OM4, а также одномодовым шнурам класса OS1/OS2, замечательно зарекомендовавшим себя на рынке волоконно-оптических компонентов. Конструкция была специально разработана в расчете на максимальную плотность расположения оптических портов в оптических шкафчиках и полках, а также в активном оптическом оборудовании (сетевые коммутаторы, блейд-серверы, устройства хранения и др.), где добраться до защелок коннекторов пальцами практически невозможно. Подвижный хвостовик позволяет отключать дуплексный коннектор от проходного адаптера или оптического порта без необходимости прижимать защелки пальцами – само движение хвостовика управляет положением защелок. С ростом популярности одномодовых решений с полировкой APC и увеличением плотности расположения таких портов возникла потребность в применении оригинального решения Siemon LC BladePatch в одномоде с угловой полировкой APC. Наиболее востребованными такие шнуры будут в центрах обработки данных, на узлах связи и в телекоммуникационных помещениях, где установлено оптическое оборудование с высокой плотностью расположения одномодовых портов LC с полировкой APC.

Коннектор LC BladePatch имеет единую дуплексную конструкцию: его нельзя использовать раздельно по симплексным корпусам, но при этом можно изменить полярность волокон. Компактность разъемов позволяет устанавливать их бок о бок даже при самом плотном расположении портов. Благодаря угловой полировке APC (отклонение плоскости полировки на 8° в сравнении с обычной) обеспечиваются более высокие характеристики передачи: обратные отражения существенно снижены, что критически важно для высокоскоростных линий передачи данных.

Использование угловой полировки делает изменение полярности в шнурах LC BladePatch APC несколько иным, чем в шнурах LC BladePatch с прямой полировкой UPC. В коннекторах с прямой полировкой изменение полярности выполнялось только поворотом пластиковых защелок на 180°, как показано в видеоролике. Керамические наконечники и симплексные элементы корпуса коннектора при этом не изменяют своего положения – поворачиваются только защелки.

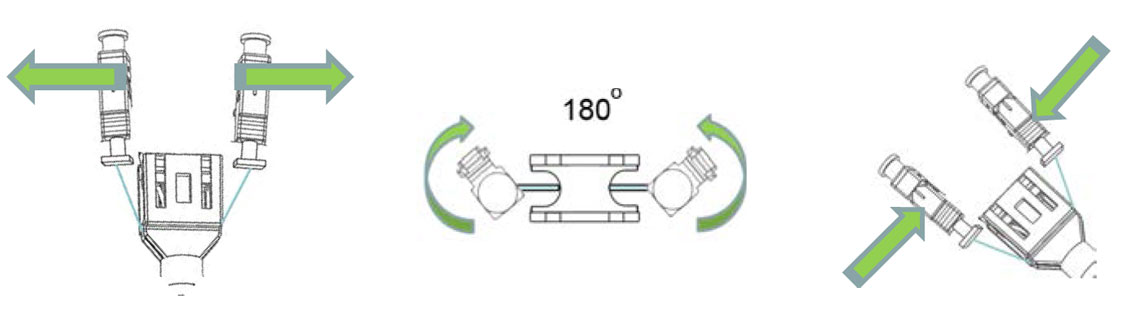

При использовании полировки APC обойтись только поворотом пластиковых защелок нельзя, поскольку тогда при стыковке коннекторов APC через проходник в нем сталкивались бы выступающие части керамических торцов, и это неминуемо приводило бы к повреждению разъемов. Смена полярности в коннекторах LC BladePatch APC выполняется путем извлечения симплексных корпусов со своих позиций и поворота керамических наконечников коннекторов на 180° вместе с защелками, как показано на рис. ниже. При этом полностью предотвращается риск повреждения коннекторов, поскольку поддерживается единство положения защелки и керамического наконечника каждого разъема.


Более подробно процедура изменения полярности изложена в пошаговой инструкции производителя. После установки симплексных элементов корпусов обратно в общий разъем его использование осуществляется как обычно.

Для справки:
Непрерывная полярность CFP (ContinuousFibrePosition) подразумевает, что волокно в коннекторах на обоих концах шнура занимает одинаковое положение – например, в коннекторах на обоих концах справа.
Реверсная (обратная) полярность RFP (ReverseFibrePosition) подразумевает, что волокно, которое в коннекторе на одном конце было справа, на другом конце будет занимать положение слева.

При заказе шнуров LC BladePatch с любой полировкой можно указать необходимую исходную полярность – CFP или RFP. В дальнейшем, при эксплуатации шнура, начальную полярность можно изменить на противоположную. Ошибка в полярности волокон не ведет к физическому повреждению коннекторов – просто оборудование не может работать, пока прием не попадет на передачу, а передача на прием. При установке на шнурах корректной полярности передача данных устанавливается успешно.

Информация для заказа шнуров LC BladePatch APC

В одномодовых шнурах LC BladePatch APC используется одномодовое волокно, соответствующее требованиям ITU-T G.657.A1, не чувствительное к потерям на макроизгибах. Дуплексный кабель имеет круглое сечение с малым внешним диаметром, что позволяет размещать в органайзерах большое количество шнуров, не создавая при этом препятствий для потоков охлаждающего воздуха на пути к активному оборудованию. Изделия соответствуют самым строгим требованиям стандартов TIA/EIA, Telcordia и ISO/IEC по геометрии торцов коннекторов, механической прочности, оптическим параметрам (вносимым потерям и обратным отражениям). Если шнуры LC BladePatch с полировкой APC устанавливаются сертифицированными партнерами Siemon в составе систем XGLO, на них распространяется гарантия продолжительностью 20 лет

Новые одномодовые шнуры LC BladePatch с угловой полировкой APC входят в семейство продвинутой волоконно-оптической продукции LightHouse™. Кроме шнуров LC BladePatch APC, компания Siemon предлагает также дуплексные и симплексные шнуры LC с полировкой APC (не BladePatch, с неподвижным хвостовиком), одномодовые пигтэйлы с полировкой APC, претерминированные оптические сегменты с разными вариантами полировки (APC, UPC) в зависимости от потребностей заказчиков, а также одномодовые коннекторы семейства LightBow с угловой полировкой APC, предусматривающие бесклеевую заделку за счет встроенной в разъем механической муфты. С более подробной информацией о продукции Siemon можно ознакомиться по ссылке go.siemon.com/lc-apc-bladepatch или в разделе о решениях LightHouse www.siemon.com/lighthouse на сайте производителя.

03.12.2018
