Строго говоря, 8-позиционные модульные вилки могут использоваться для всех категорий, кроме 7 и 7A (для которых применяются другие интерфейсы – TERA, GG-45 или ARJ-45). Но не всякая модульная вилка имеет параметры передачи, совместимые с требованиями категории, и чем выше категория, тем внимательнее нужно быть при выборе компонентов и методов заделки.
Совет: всегда помните, что для категорий 7 и 7A использование обычного интерфейса RJ-45 стандартами не предусмотрено. Как только в системе категории 7/7A появляется вилка с интерфейсом RJ-45, совокупные характеристики падают до категории 6A (если это вилка категории 6A) или даже ниже.
Обычные обжимные вилки RJ-45 как от безымянных, так и от фирменных изготовителей можно применять в сегментах категории 3. Они обслуживают аналоговые приложения передачи речи, для которых высокие характеристики не требуются.
Неэкранированная и экранированная 8-позиционные 8-контактные модульные вилки
Для приложений передачи данных уже на скоростях в 1 Гбит/с обычная обжимная вилка может привести к замедлению работы системы, поскольку ее конструкция не может гарантировать характеристики даже категории 5e, что уж говорить о более высоких категориях. Фирменные производители СКС требуют применять в системах категории 5e и выше только готовые заводские шнуры и избегать полевой заделки обычных обжимных вилок RJ-45, даже если они выпущены ими же.
Существуют специально разработанные обжимные вилки для установки на кабели более высоких категорий.

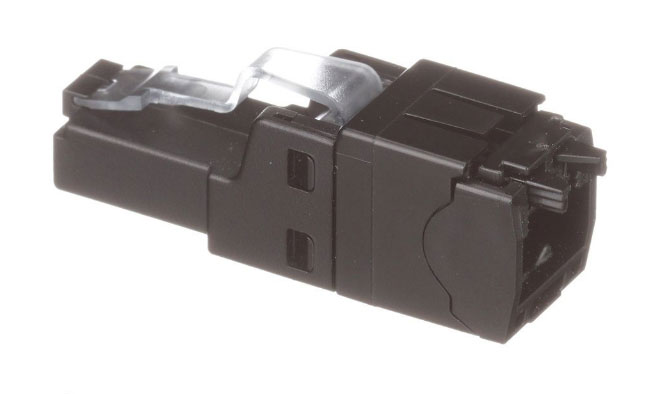

Модульная вилка Panduit для установки на кабели категории 6
Обеспечиваемые ими параметры и совокупные характеристики итоговой системы необходимо проверять по спецификациям производителя. Не всегда «модульная вилка для установки на кабель категории 6» означает то же самое, что «вилка категории 6» или «вилка, обеспечивающая системе совокупные характеристики категории 6». В целом обжимной способ заделки себя исчерпал уже на уровне категории 6, и для более высоких категорий производители перешли к выпуску шнуров со встроенной печатной платой PCB (см. ответ на вопрос «Нужна ли внутри вилки печатная плата PCB?»).
В последние годы были разработаны специальные конструкции вилок, гарантированно обеспечивающих параметры высоких категорий – в том числе 6A, а теперь и категории 8 (8.1) для центров обработки данных. Такие вилки используют в своей конструкции врезные контакты IDC («ласточкин хвост»), построены на тех же принципах, что и модули для рабочих мест и патч-панелей высоких категорий, и выпускаются уже практически всеми владельцами брендов на структурированные кабельные системы.

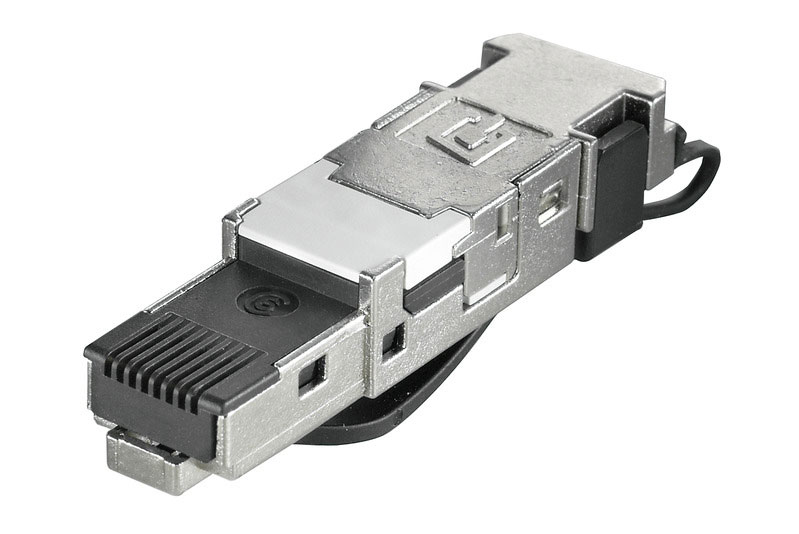

Одним из первых разработчиков подобных решений в начале 2000-х годов была компания Weidmuller, предложившая для приложений передачи данных и промышленного Ethernet вилку полевой заделки «без инструментов».
Во внутренней конструкции используются точно такие же врезные контакты IDC, что и в пробивных кроссах или с тыльной стороны модулей для рабочих мест. Металлический корпус обеспечивает правильную заделку и последующее заземление экрана. Разработка Weidmuller не получила большого распространения в момент ее создания, поскольку она несколько опередила развитие технологий. Но позже по тому же пути направились и другие изготовители, особенно после того, как в стандартах на СКС была официально признана конфигурация, в которой фиксированный сегмент может заканчиваться не модулем, а вилкой, если это не рабочее место пользователя, а точка подключения оборудования здания. Вилка в таких сегментах, в отличие от обычных обжимных вилок, должна гарантированно обеспечивать параметры в соответствии с категорией системы.
Подобные решения востребованы для подключения IP-датчиков, камер видеонаблюдения, точек доступа WiFi, карточных считывателей и другого оборудования, основанного на IP-протоколе. Применяют их и для подключения банкоматов, информационных табло и терминалов, киосков, экранов и панелей. Есть также вариант их использования для систем светодиодного освещения на основе технологии PoE. Конструкции могут разниться от производителя к производителю, но их роднит одно: обеспечение совокупных характеристик высокой категории и жесткое выдерживание заявленных параметров. А значит, их цена низкой быть не может.

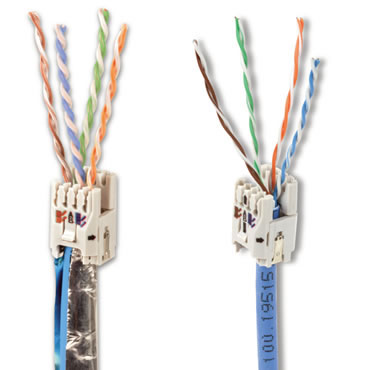

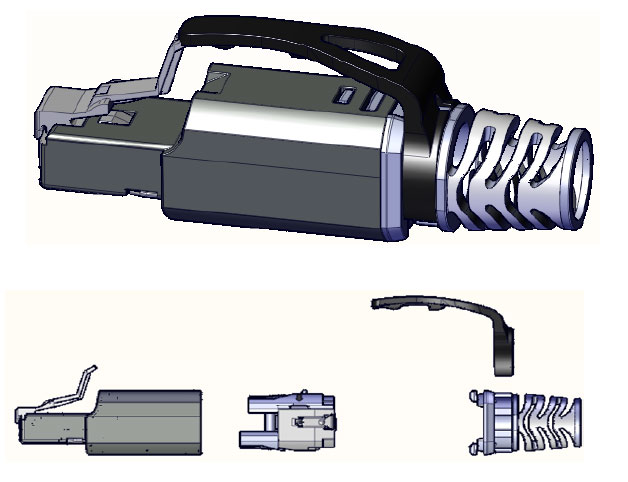

Высокие характеристики таких вилок достигаются за счет внутренней конструкции с квадрупольным расположением пар, которое поддерживается за счет гребенки или направляющей. В некоторых случаях используются дополнительные элементы конструкции – манжеты, колпачки, защелки. В отличие от обычных обжимных вилок, проводники в таких изделиях не раскладываются в одной плоскости – пары намеренно разнесены по вершинам четырехугольника, а их повив сохраняется до самой точки заделки, что минимизирует перекрестные наводки и обеспечивает высокие параметры передачи.

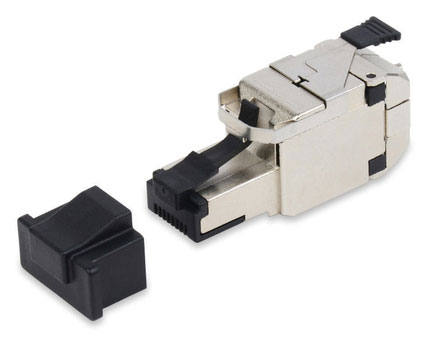

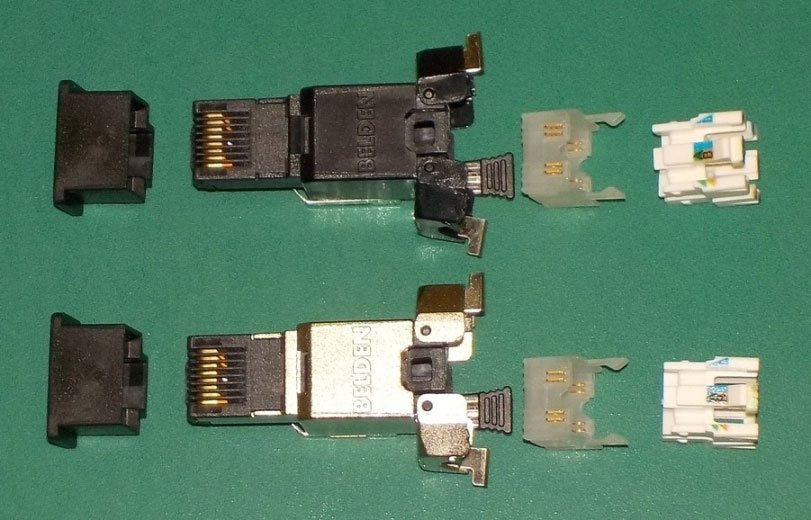

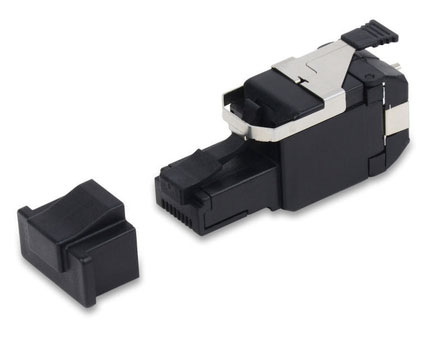

Заделка вилок Belden серии REVConnect требует применения специального обжимного инструмента, который фиксирует крышечку с контактами на гребенке
Производители могут использовать разные варианты внешнего оформления, однако подход, при котором для раскладки проводников используется определенная гребенка или направляющие, прослеживается во всех изделиях подобного типа, независимо от марки.

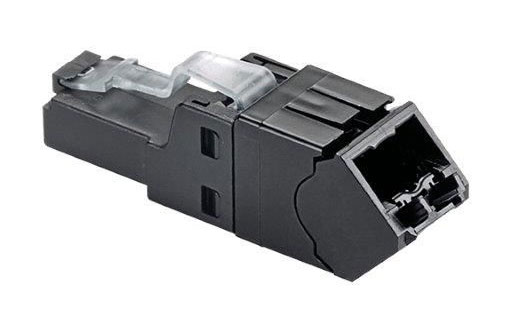

Для тесных месторасположений и компактного оборудования некоторые изготовители предлагают вилки с заведением кабеля под углом. Такие решения уже есть у многих брендов, причем угол, под которым заводится кабель, может быть разным.

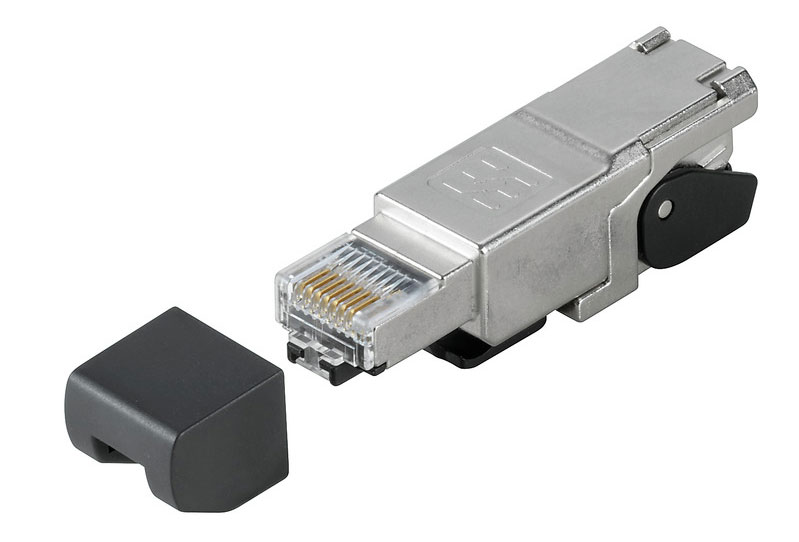

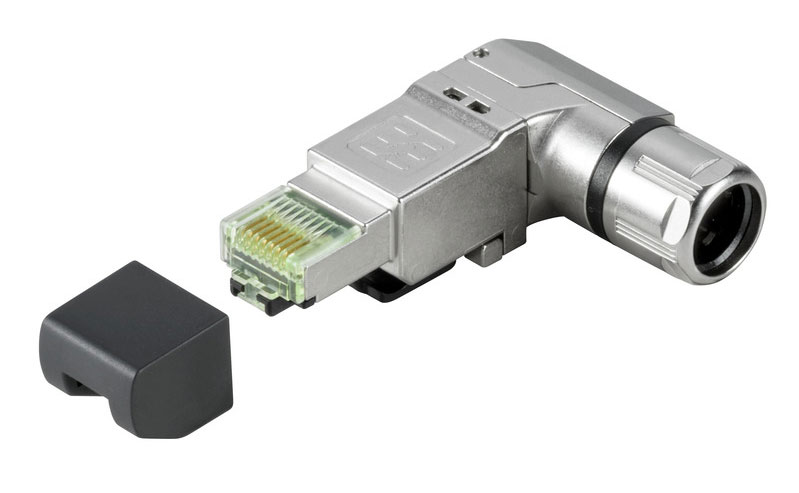

Вилки Weidmuller с вводом кабеля по прямой (IE-PS-RJ45-FH-180) и под углом 90 градусов (IE-PS-RJ45-FH-90)
Как правило, для всех вилок, заделываемых по принципу модулей, применяются специально разработанные инструменты, свои у каждого изготовителя. Выглядеть они могут по-разному, но это в любом случае не традиционный «обжимной инструмент для RJ-45», а некая конструкция, позволяющая вдавить гребенку внутрь вилки и одновременно заделать проводники на контакты IDC. Голыми руками обычно выполнить монтаж таких вилок нельзя – силы пальцев для этого недостаточно.
Совет: для совсем нетребовательных систем (телефония и низкоскоростная передача данных) можно оконечивать шнуры обычными обжимными вилками, но при этом не рассчитывать на высокие характеристики передачи. Для более требовательных систем либо приобретайте патч-шнуры нужной категории готовыми у признанных изготовителей, либо оконцовывайте кабель вилками с контактами IDC, заделываемыми по тому же принципу, что и модули на рабочих местах. Помните, что практически у каждого изготовителя таких вилок конструкции уникальные, собственной разработки, и инструменты, которые могут потребоваться для монтажа, тоже могут быть уникальными.
