Новые стойки Siemon Value Rack

Компания Siemon объявила о выпуске новой модели стоек Value Rack, входящей в серию RS. Специалисты ICS дают комментарии о конструктивных особенностях и областях использования новой стойки и прежних моделей.

siemon_value_rack.jpgСерии RS и RS3 выпускаются компанией Siemon и поставляются в Россию много лет для установки в составе слаботочных кабельных систем. Стойки серий RS (базовая) и RS3 (усовершенствованная, с вертикальными каналами) имеют разные модификации и могут изготавливаться из алюминия или стали. Мы свели характеристики всех моделей в семействах RS/RS3 в таблицу (см. ниже), чтобы показать место новой модели Value Rack в семействе RS.

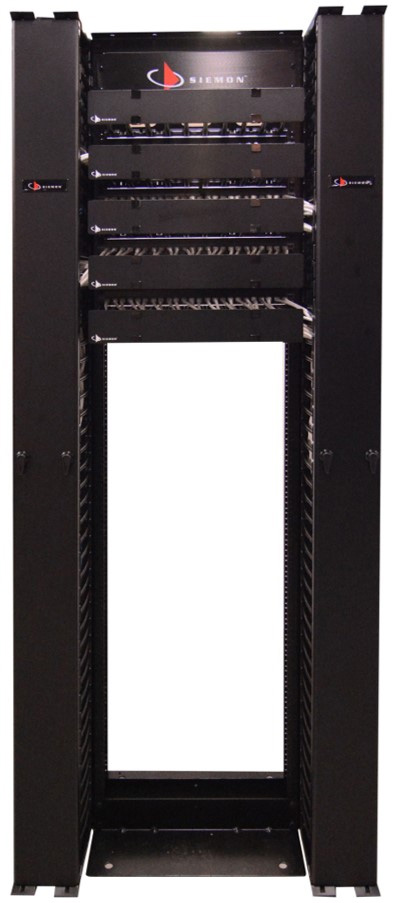

Все стойки серий RS/RS3 состоят из двух широких и прочных профилей, установленных на устойчивом основании, которое к тому же имеет отверстия для анкерного крепления к полу. Для изготовления стоек применяется анодированный алюминий или холоднокатаная сталь; на поверхность нанесено черное покрытие, стойкое к истиранию. Модели, изготовленные из алюминия, предназначены для установки пассивного коммутационного оборудования и кабельных органайзеров, в то время как для активного оборудования настоятельно рекомендуется устанавливать стальные стойки, поскольку они способны нести большую весовую нагрузку. Все модели стоек RS/RS3, включая новинку Value Rack, совместимы с большим разнообразием горизонтальных и вертикальных органайзеров, каналов коммутации и других аксессуаров для упорядочивания кабельных потоков и патч-шнуров, как показано на фото.

Серия Артикул Материал Габариты
высота х ширина х глубина
Масса стойки Весовая нагрузка
RS RS-07 алюминий 2.1 м х 609.6 мм х 457.2 мм 30 кг 227 кг
RS-07E алюминий, увеличенная глубина профилей 2.1 м х 609.6 мм х 457.2 мм 30 кг 227 кг
RS-07-S сталь 2.1 м х 609.6 мм х 457.2 мм 34 кг 454 кг

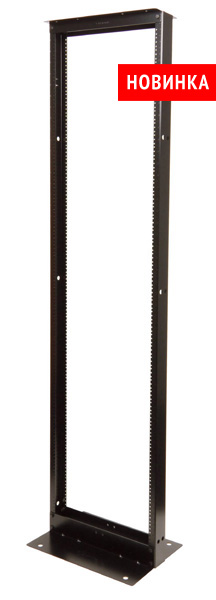

Новинка Value Rack
RS1-07-S сталь 2.1 м х 516.0 мм х 457.2 мм 21 кг 544 кг
RS3 RS3-07 алюминий 2.1 м х 685.0 мм х 457.2 мм 35 кг 227 кг
RS3-07-S сталь 2.1 м х 685.0 мм х 457.2 мм 60 кг 454 кг

Примечание 1: Масса стоек дана с учетом упаковочных материалов. Продукция поставляется в разобранном виде в плоской картонной упаковке.
Примечание 2: Обозначение «-S» в конце артикула указывает на то, что стойка изготовлена из стали. Отсутствие такого символа в артикуле означает использование алюминия.
Примечание 3: Обозначение «E» в конце артикула говорит о том, что профили стойки имеют увеличенную глубину, что удобно для прокладки больших кабельных пучков. Такие стойки изготавливаются только из алюминия.

Вертикальная вместимость всех стоек – 45U.

Стойку Value Rack от других моделей отличает меньшая собственная масса, при этом изделие рассчитано на повышенную весовую нагрузку, что актуально для современных систем, использующих мощное (а потому тяжелое) активное оборудование. Модели Value Rack на момент публикации данного материала предлагаются только в стальном исполнении. Меньший собственный вес объясняется тем, что в комплект не входят органайзеры, каналы коммутации и какие-либо дискретные средства фиксации кабелей – их можно приобрести дополнительно.

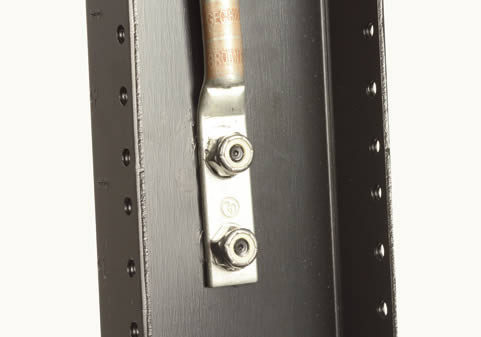

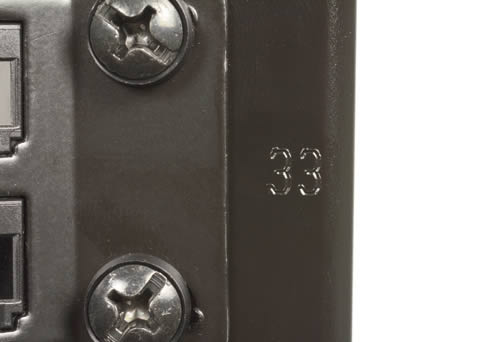

Новинку Value Rack отличает от прочих моделей четкая система маркировки U на вертикальных профилях. Последовательные обозначения хорошо видны как до, так и после установки оборудования в стойку. В комплект поставки входят гайки для обеспечения надежного заземления конструкции.

Компания Siemon производит большое разнообразие горизонтальных и вертикальных органайзеров, каналов коммутации и других аксессуаров. Все модели стоек серий RS/RS3, включая новинку Value Rack, совместимы с этими наименованиями, что позволяет собрать конфигурацию под любые потребности. Профили во всех моделях оснащены крепежными отверстиями с резьбой. Для крепежа используются винты #12-24 (артикул для заказа упаковки винтов SCREW-1224). В комплект новой стойки Value Rack входят 30 таких винтов.

В каталогах и на страницах сайтов стойки серий RS/RS3 часто изображаются с уже установленными органайзерами той или иной конструкции, но комплекты поставки могут отличаться, и на это следует обращать внимание при заказе.

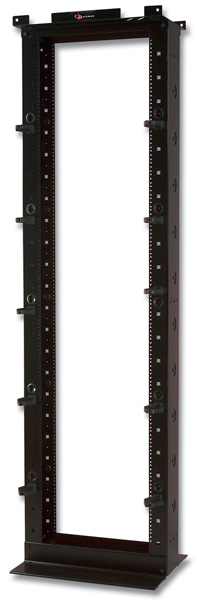

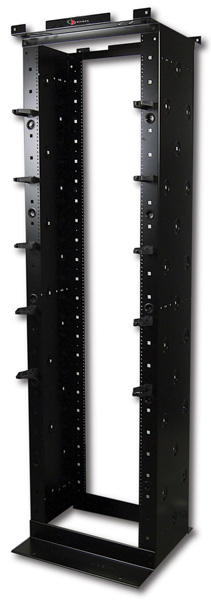

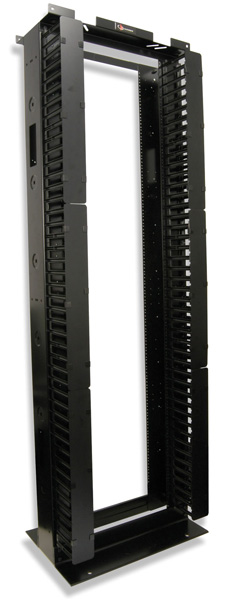

Стойка алюминиевая RS-07 или стальная RS-07-S Стойка RS-07E с увеличенной глубиной профилей (0.37 м), только алюминиевое исполнение Стойка RS1-07-S Value Rack, только стальное исполнение Стойка алюминиевая RS3-07 или стальная RS3-07-S
В комплект поставки входит крепеж для сборки стойки, 10 пластиковых кабельных органайзеров-крючков поворотной фиксации, 10 хомутов-«липучек» с клипсами поворотной фиксации, контакт для заземления В комплект поставки входит крепеж для сборки стойки, 10 пластиковых кабельных органайзеров-крючков поворотной фиксации, 10 хомутов-«липучек» с клипсами поворотной фиксации, контакт для заземления В комплект поставки входит крепеж для сборки стойки, 30 винтов #12-24 и две гайки для обеспечения заземления В комплект поставки входит крепеж для сборки стойки, вертикальные кабельные органайзеры с крышками для установки по бокам стойки, контакт для заземления

Полный список аксессуаров к стойкам Siemon Value Rack

Дискретные элементы фиксации
RS-CH
Пластиковые кабельные органайзеры-крючки поворотной фиксации, упаковка 10 шт.
RS-VCM Хомуты-«липучки» с клипсами поворотной фиксации (длина хомута 457.2 мм), упаковка 10 шт.
VP-SPL Катушка-органайзер поворотной фиксации для волоконной оптики, упаковка 5 шт.
Горизонтальные органайзеры WM
WM-143-5 19-дюймовый горизонтальный кабельный органайзер с 5-ю крючками S143, высота 1U
WM-144-5
19-дюймовый горизонтальный кабельный органайзер с 5-ю крючками S144, высота 2U
WM-145-5 19-дюймовый горизонтальный кабельный органайзер с 5-ю крючками S145 увеличенной глубины, высота 2U
Горизонтальные органайзеры S110/S210
S110-RWM-01 19-дюймовый горизонтальный органайзер S110/S210 с крышками, цвет черный, высота 1U
S110-RWM2-01 19-дюймовый горизонтальный органайзер S110/S210 с крышками, цвет черный, высота 2U
Горизонтальные органайзеры RS
RS-RWM-1 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 1U
RS-RWM-2 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 2U
RS-RWM-2DS 19-дюймовый горизонтальный кабельный органайзер, двусторонний, глубина 4 дюйма, высота 2U
RS-RWM-4 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 4U
RS-RWM6-2 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 6 дюймов, высота 2U
RS-RWM6-4 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 6 дюймов, высота 4U
Горизонтальные органайзеры RS3
RS3-RWM-1 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 1U, съемная крышка открывается вверх и вниз
RS3-RWM-2DS 19-дюймовый горизонтальный кабельный органайзер, двусторонний, глубина 4 дюйма, высота 2U, съемная крышка открывается вверх и вниз
RS3-RWM4-2 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 2U, съемная крышка открывается вверх и вниз
RS3-RWM6-2 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 6 дюймов, высота 2U, съемная крышка открывается вверх и вниз
RS3-RWM4-4 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 4 дюйма, высота 4U, съемная крышка открывается вверх и вниз
RS3-RWM6-4 19-дюймовый горизонтальный кабельный органайзер, односторонний, глубина 6 дюймов, высота 4U, съемная крышка открывается вверх и вниз
Вертикальные органайзеры, каналы коммутации и компоненты к ним
RS-CNL Вертикальный кабельный органайзер 2.1 м x 152 мм для установки между стойками с глубиной профилей 152 м. Крепеж в комплекте
RS-CNL3 Вертикальный кабельный органайзер 2.1 м x 152 мм для установки между стойками с глубиной профилей 76 м. Крепеж в комплекте
RS-CNL-MGR Поперечные пластиковые держатели в каналы и органайзеры VPC, VPCA-6, VPCA-12, RS-CNL и RS-CNL3, упаковка 10 шт.
VPCA-6 Улучшенный вертикальный канал коммутации шириной 6 дюймов, 2.1 м x 152 мм х 304.8 мм. В комплекте лицевая крышка, 6 тыльных держателей, крепеж
VPCA-12 Улучшенный вертикальный канал коммутации шириной 12 дюймов, 2.1 м x 304.8 мм х 304.8 мм. В комплекте лицевая крышка, 12 тыльных держателей, крепеж
VCM-DR6 Лицевая крышка к вертикальному каналу коммутации шириной 6 дюймов, на замену
VCM-DR12 Лицевая крышка к вертикальному каналу коммутации шириной 12 дюймов, на замену
VCM-FGR-6 Гребенки 152 ммк вертикальным кабельным органайзерам, 2 шт. в комплекте
28.11.2016
