В существующих тестах, соответствующих телекоммуникационным стандартам TIA, ISO, ГОСТ Р и другим, список параметров, подлежащих тестированию, менять нельзя. На основе этих тестов можно создать собственные, указав в них требуемые вам параметры – что сопротивление нужно измерять, что длина допускается, например, до 300 м, а не 90/100 м как в СКС. Но вы все равно можете столкнуться со сбоем по задержке распространения – сам временной параметр или установленный предел в 498 нс отключить нельзя. Чем длиннее сегмент, тем больше вероятность выйти за этот предел – на 120 м это произойдет наверняка. Кроме того, схема разводки ждет 4-парную конфигурацию, а у вас пары разведены по одной, и это тоже будет причиной сбоя.
В принципе, вы можете воспользоваться отдельными тестами в пункте меню SINGLE TEST прибора, но тогда для каждого сегмента придется выполнять как минимум два измерения, проверяя длину и сопротивление по отдельности. Если линий на объекте много, это существенно увеличит затраты времени на измерения. Тест на сопротивление покажет сопротивление, но не длину; тест на длину покажет длину, но не сопротивление, а в тесте на схему разводки будет только раскладка по цветам, но не сопротивление и не длина. Кроме того, если в качестве основного теста у вас установлена категория 3 по стандартам TIA, вы получите сбой по длине для всех расстояний, превышающих 90 м в постоянной линии и 100 м в канале.
От проблем с парностью можно уйти, если тестировать за один раз по 4 пары – для этого вам придется изготовить специальные шнуры, у которых на одном конце будет одна 4-парная вилка RJ-45, а на другом – 4 вилки, по одной паре в каждой, и измерять канал. Правда, тогда количество тестов будет равно не количеству сегментов в системе заказчика, а вчетверо меньше, и разбить тесты после измерения по отдельным парам будет нельзя.
Но самым правильным вариантом будет использовать специальный тест для однопарных линий, предназначенных под голосовые приложения – он существует и находится в подразделе Приложение в папке с видами тестов. Его плюсы:
- длина будет измеряться по факту, без сопоставления с каким-либо пределом (прибор DTX позволит измерять длину примерно до 150 м, но на больших расстояниях основной и удаленный модули перестанут «видеть» друг друга);
- будет измеряться сопротивление для каждой обнаруженной пары;
- пары проверяются по факту присутствия, т.е. наличие лишь одной пара не вызовет сбоя по схеме разводки, несмотря на отсутствие трех других. При этом можно тестировать и по 4 пары, если вы все-таки захотите сделать специальные шнуры.
Результат теста будет включать все нужные вам параметры и выглядеть так:
Чтобы выбрать этот тест в настройках прибора, перейдите в меню SETUP, выберите пункт Витая пара и зайдите в подпункт Предел теста.
Не заходите в папки последних использованных тестов, папки TIA, ISO и другие часто используемые разделы. Вместо этого пролистайте список каталогов до папки Приложение, зайдите в нее и выберите тест Voice – 1 Pair.
Прочие настройки можно оставить в соответствии с действительностью – если кабель имеет категорию 3, то пусть так и будет указано. Значение NVP имеет смысл проверить и при необходимости поправить вручную, чтобы измерения длины соответствовали реальной длине.

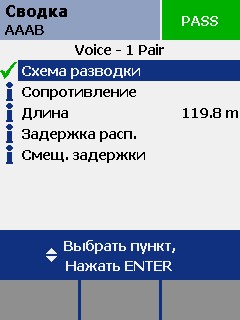

При использовании теста Voice – 1 Pair результат измерения на экране прибора будет выглядеть так:
Сопротивление, длина, задержка распространения и смещение задержки измеряться будут, но независимо от полученных численных значений эти параметры не влияют на результат PASS – пометка i означает, что параметр выводится как информативный, для сведения, и не играет роль критерия PASS/FAIL. Схема разводки будет давать результат PASS, если есть хотя бы одна пара, поскольку тест и рассчитан на одну пару. Но если их будет несколько, прибор не воспротивится :) и покажет те, что есть.
Если выбран тест Voice – 1 Pair, то сохраняется возможность тестировать параметры по одному, и сбоев из-за чрезмерной длины в этом случае не будет. Впрочем, для вашей задачи нет необходимости измерять параметры по одному – они будут отражены в результатах автотеста все вместе, совокупный результат будет PASS, и заказчик будет доволен. Проэкспортированный в PDF отчет будет выглядеть так.
