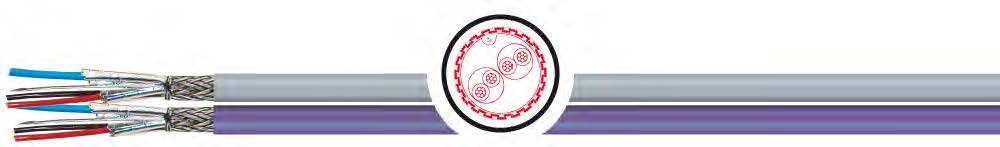

Кабель DeviceNet™ 120 Ω Trunk & Drop UL/CSA

для cтационарной прокладки

03.10.04.01

Скачать даташит на кабель DeviceNet™ 120 Ω Trunk & Drop UL/CSA

Применение

кабель для промышленной системы DeviceNet, в области автоматизации производства для надежной передачи данных и эл. энергии (напр. между датчиками, приводн. механизмами и контроллерами), для стационарной установки и гибкого применения.

DeviceNet это одна из разработанных Allen Bradley (Rockwell Automation), основанная на утвержденной технологии системы CAN .

Стандарт в соответствии с техническими требованиями ODVA

Особенности

в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
маслостойкость: согл. DIN EN 60811-2-1 (только минерал.масла)
стойкость к ультрафиолетовым лучам
экран обеспечивает оптимальную ЭМС совместимость
maкс длины кабельных линий bus сегмента при установленных скоростях передачи
данных как кабеля питания:
Trunk - thick: 125 кбит/с-макс.500м | 250 кбит/с-макс.250м | 0,5 Mбит/с-макс.100м
Drop - thin : 125 кбит/с-макс.100м | 250 кбит/с-макс.100м | 0,5 Mбит/с-макс.100м

Конструкция и технические характеристики

проводник	медный луженый многопроволочный
способ скрутки	жилы скручены в пары
структура проводника	19-ти проволочный
изоляция	BUSжилы: вспененный полиэтилен, жилы питания:ПВХ
свойства изоляции	не распространяет горение IEC 60332-3-24(кат.C), FT4
наружная оболочка	ПВХ
общая скрутка	послойный повив пар
общий экран	медная луженая оплетка, с заземляющим луженым проводником
маркировка жил	BUSжилы: син, бел; жилы питания: крас, черн
маслостойкость	согл DIN EN 60811-2-1 (только минерал. масла)
мин. радиус изгиба подвиж.	15 x d
мин. радиус изгиба стацион.	7,5 x d
раб. температура подвиж.	-10 °C / +70 °C
раб. температура стацион.	-40 °C / +80 °C
экран	пары в алюминиевой ламин фольге, покрытие 100%
нормы	UL/CSA - (Trunk Cable) cULus 300B, 75°C, CMG/PLTC/ SunRes/OilRes & cURus 600B, 60°C \| (Drop Cable) cULus 300B, 75°C, CMG/CL2/SunRes/OilRes & cURus 600B, 60°C

Электрические характеристики

ёмкость	ном.40 нФ/км
волновое сопротивление	120 Ω +/- 12 Ω
испытательное напряжение	1,5 кВ
номинальное напряжение	300 В (не для высокого напряжения)
сопротивление шлейфа	макс. 181,8 Ω/км - AWG24, макс. 114,8 Ω/км - AWG22, макс. 45,4 Ω/км - AWG18, макс. 22,6 Ω/км - AWG15

Примечания

Соответствует директиве RoHS
Соответствует DESINA (фиолетовый)
LABS-/без использования силикона (при производстве)
ODVA - Open DeviceNet Vendors Association (Oткрытая Aссоциация Поставщиков DeviceNet )
Cоответствует директиве 2014/35/EU CE ("Директива по низкому напряжению" ЕС)

Артикулы для заказа кабеля

Партномер	Тип кабеля	Конструкция	Информация	Вес кабеля	Вес меди	Диаметр	Заказ кабеля
2003692	DeviceNet+ C-PVC TRUNK UL/CSA	1X2XAWG18+1X2XAWG15	GRAU, cULus CMG	199	90	12,2
2003693	DeviceNet+ C-PVC DROP UL/CSA	1X2XAWG24+1X2XAWG22	GRAU, cULus CMG	64	35	7,0
