СКС. Дайте удлинитель!

Одним из основных ограничений в СКС по требованиям стандартов является длина Горизонтального сегмента. Но что же делать, если длина превышает 90 м на "чуть больше"? И чуть больше - это сколько?

Тимофей Васильев
Тимофей Васильев
руководитель направления Телеком

Структурированные кабельные сети (СКС) так плотно вошли в нашу жизнь, что мы пользуемся ими, не беспокоясь за их надежность. Одним из основных ограничений в СКС является длина Горизонтального сегмента. Согласно ГОСТ 53246 длина кабеля горизонтальной кабельной подсистемы независимо от типа среды передачи не должна превышать 90 м. На первый взгляд, требование разумное, поскольку конечный потребитель всегда получит гарантированный транспорт по доставке сигнала. Но что же делать, если длина превышает 90 м на "чуть больше"? И чуть больше - это сколько?


Прежде всего надо для себя решить, необходима ли системная гарантия от производителя. Такая гарантия выдается на срок от 20 лет и устраняется не просто компанией-монтажником, а уже представителем производителя в России. Если заказчик не требовательный к такой гарантии или необходимо сделать исключение для нескольких линий, то к вопросу увеличения длины в каждой из таких линий стоит подходить персонально. Причин удлинения может быть несколько, самые распространенные из них:

  • нет возможности сделать дополнительный коммутационный узел;
  • коммутационный узел находится в месте, которое по своим климатическим параметрам затрудняет его эксплуатацию;

Как правило, к потребителям относят камеры наружного наблюдения за территорией объекта, всевозможные датчики, точки доступа WiFi. Конечно же, речь идет о потребителях, нетребовательных к трафику, с ограничением примерно в 10 МБит и питанием по IEEE 802.3af PoE. Удлинение может составлять от нескольких метров до 150 м, есть и большие длины, но на наш взгляд, они уже не широко распространены. Для подобного оборудования уличные коммутационные узлы ставить сложно и дорого, еще дороже их обслуживать, встают вопросы отказоустойчивости, ремонтопригодности и пр.

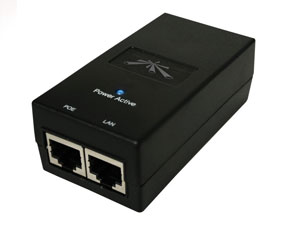

poe_adapter.jpgКакие же существуют технические решения без особого вреда для заказчика? Вариантов тут немного:

  • поставить инжектор питания в линию;
  • поставить дополнительный источник питания в коммутационном узле рядом с коммутатором;
  • поставить дополнительный источник питания непосредственно в точке установки потребителя;
  • ничего не делать, возможно, что мощности хватает и перестраховываться не стоит.

Можно так же порекомендовать подобрать коммутаторы с дополнительными блоками питания, с возможностью их каскадирования по мощности, но такое решение дорогое и для массового использования не подходит.

Во всех перечисленных случаях рекомендуется брать кабель "витая пара" сечением, большим чем 0,52 мм2.

Принятые два десятка лет назад стандарты оберегают нас от неправильного построения и использования кабельной инфраструктуры. Приходится задумываться только о самом оборудовании, полностью полагаясь на созданный транспорт для его подключения. Однако, частные решения, в качестве исключения, имеют место быть в нашей жизни всегда и не стоит их пугаться.

Оборудование источников питания и инжекторов на рынке представлено очень много. Проводить их обзор, сравнение не преследовалось данной заметкой. Давление бренда производителя, угрозы снятия системной гарантии, магические цифры стандартов - всё это не должно превращаться в какую-либо догму. Не забывайте про инженерный подход и гибкость предлагаемых решений.


29.07.2016
