Специалисты ответят на этот вопрос так: можно, но некоторые только один раз. Чисто физически 6-позиционную модульную вилку от шнура, который идет в комплекте с аналоговым телефонным аппаратом, можно подключить к 8-позиционному модульному гнезду. Но делать так не следует.
Все зависит от того, как выполнены боковые края телефонной вилки. В вилках, которые идут в комплекте с аналоговыми телефонными аппаратами, а также в недорогих вилках безымянных производителей пластмассовые края сплошные, без пазов. При подключении такой 6-позиционной вилки к 8-позиционному гнезду его крайние ламели – контакты 1 и 8, а иногда также контакты 2 и 7 – деформируются, причем зачастую необратимо.

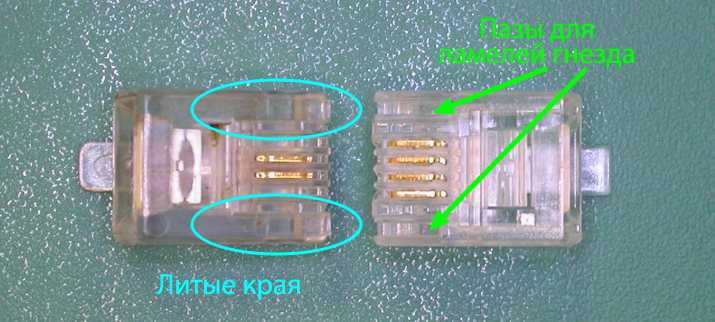

Обычная телефонная вилка (слева) и фирменная вилка от известных производителей СКС
В дальнейшем порт с замятыми, погнутыми ламелями сможет работать только для приложений аналоговой телефонии, в которой задействуются только центральные контакты 4-5. Никакая передача данных работать не будет, поскольку даже самые низкоскоростные приложения вроде 10Base-T или 100Base-T задействуют контакты 1-2, и исправных контактов 3-6 для их работы недостаточно. Для гигабитного Ethernet должны штатно работать все 8 контактов – все 4 пары. Далеко не всегда поврежденные гнезда можно заменить: большинство недорогих патч-панелей поставляется в сборе, и замена отдельного порта в них не предусмотрена конструктивно. В результате вы навсегда получите в системе «битый» порт с ограниченной функциональностью, либо придется менять (а значит, и перерасшивать) всю панель.
Серьезные фирменные изготовители телефонных вилок предусматривают в своих изделиях пазы для того, чтобы при их подключении к портам передачи данных крайние ламели 8-позиционного модульного гнезда не деформировались.
Совет: прежде чем подключать телефонную вилку к 8-позиционному модульному гнезду, проверьте, предусмотрены ли на ней боковые пазы. Если нет – подключать ее нельзя, вы рискуете загубить порт. Для подключения к СКС аналоговых телефонов лучше держать запас фирменных 6-позиционных вилок, которыми можно оконцевать 2-парный кабель. Вилки могут иметь 2, 4 или 6 контактов, но главное, чтобы в них были предусмотрены пазы для крайних ламелей 8-позиционного модульного гнезда.
Иногда на рынке можно встретить так называемые универсальные вилки – такие, например, как показанная на фото голубая вилка Siemon UP-2468 (справа).

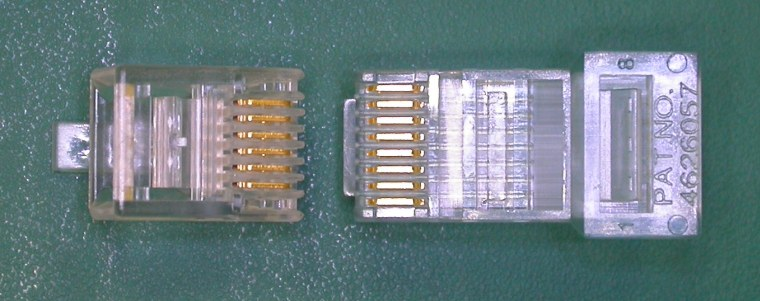

Фирменная телефонная вилка (6 позиций, 6 контактов, боковые пазы) и фирменная универсальная вилка (8 позиций, 8 контактов)
Несложно заметить, что хотя голубая вилка имеет 8 контактов, ее ширина в точности соответствует размерам 6-позиционной телефонной вилки. Такую универсальную вилку можно подключать как в 8-позиционные порты передачи данных (в модулях на рабочих местах, в патч-панелях для передачи данных, в боксах поверхностного монтажа, к портам активного оборудования), так и в гнезда телефонных аппаратов, включая любые аналоговые модели. Обжимаются такие вилки обычными обжимными инструментами – теми же, что для привычных 8-позиционных модульных вилок – поскольку положение контактов и отступ между ними абсолютно такие же, как в стандартной вилке.

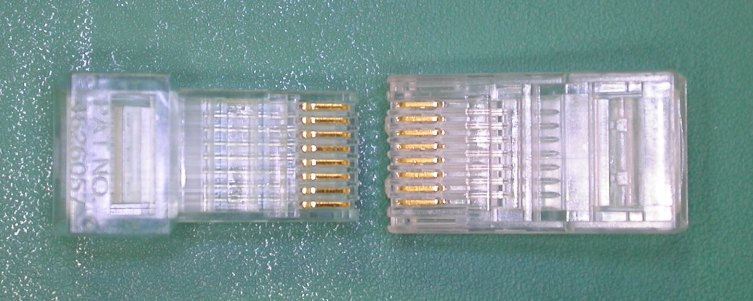

Фирменная универсальная вилка Siemon UP-2468 (8 позиций, 8 контактов) и обычная вилка (8 позиций, 8 контактов)
Для телефонии в такой универсальной вилке будут задействованы только два центральных контакта 4-5 из имеющихся четырех пар, но зато 4-парные шнуры с такими разъемами можно использовать и для компьютеров, и для любых телефонных аппаратов. Хотя, надо признать, цена таких универсальных фирменных вилок или шнуров, собранных с их применением, всегда существенно выше обычных изделий от безымянных производителей.
