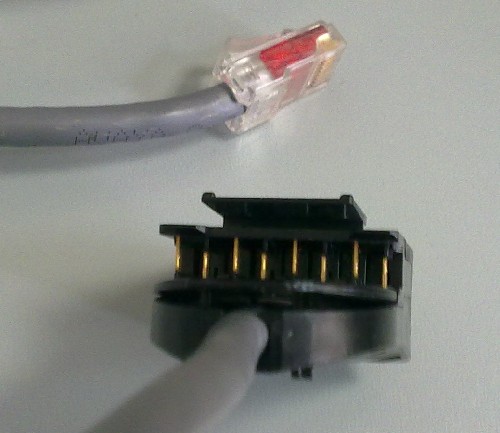

Может, подскажете, есть у Вас такие патч-корды? С одной стороны у них RJ45, с другой, похоже, 110, но разъемы необычные. Что это за шнуры, есть ли у вас такие? Или есть чем заменить?
В точности таких шнуров у нас нет, но их распространение крайне ограничено, несмотря на то, что к подобной идее в разные годы обращались разные изготовители. Основная «изюминка» решения – вывод кабеля из коннектора не в привычную сторону (от коммутационного оборудования), а наоборот, к нему, чтобы шнуры не торчали, чтобы их можно было уложить плотно - в том числе в органайзеры, утопленные по отношению к самому коммутационному оборудованию, или даже просто в оставленные пространства между гребенками кроссов.
На нашей памяти эта идея муссируется уже лет десять, с теми или иными вариациями, но повсеместного распространения конструкции с обратным выводом кабеля так и не получили. Держатель патента на первую известную нам конструкцию с обратным выводом кабеля – Avaya Technology Corp. В 2001 году специалисты корпорации разработали шнуры с модульными вилками с обратным выводом кабеля и патч-панели, рассчитанные на такие шнуры.
Поскольку для кабеля стандартами задан минимально допустимый радиус изгиба, в подобных конструкциях изгиб производится в той части кабеля, где внешняя оболочка уже снята – изгибу подвергаются только сами проводники в изоляции.
Это же соображение налагает серьезные ограничения на кабели с дополнительными элементами конструкции (например, с разделителем-крестовиной в кабелях категории 6) и с кабелями, высокая производительность которых требует аккуратного обращения с парами даже при снятии внешней оболочки. Вероятно, по этой причине нам попадались шнуры только категории 5е и не попадались изделия более высоких характеристик, хотя, например, Systimax применяет 110-е кроссы даже в категории 6 (в отличие от компании Siemon, которая для себя разработала более производительные кроссы серии 210 и предлагает их в системах категорий 6 и 6A).
В 2007 году компания CommScope Inc. запатентовала конструкцию коннекторов к кроссам 110-го типа, тоже использующую обратный вывод кабеля. Сами контактные гребенки 110-го типа при этом остаются прежними и никаких изменений не претерпели.
Ваши шнуры изготовлены по тому же принципу, хотя внешне несколько отличаются от прототипа, описанного в патенте. В принципе, вместо них вполне можно использовать обычные шнуры-«лапы» 110-го типа. Отличие только в том, куда будет направлен кабель, исходящий из коннектора.
Сейчас, когда уже отработана технология использования в вилках печатных плат PCB, можно было бы ожидать, что шнуры с обратным выводом кабеля обретут второе дыхание. Но спрос на них весьма ограничен. Не исключено, что причина - неудобства при эксплуатации. Шнуры с обратным выводом кабеля – довольно редкая продукция, в больших количествах ее не продавали и не продают, отдавая предпочтения обычным шнурам с вилками S110. Если по каким-то причинам вам не подходят обычные патч-шнуры 110-го типа, вы можете использовать для коммутации кроссировочный провод, заделывая его в коннекторы кросса пробивным инструментом. В этом случае решение даже компактнее, чем при использовании шнуров с обратным выводом кабеля.
