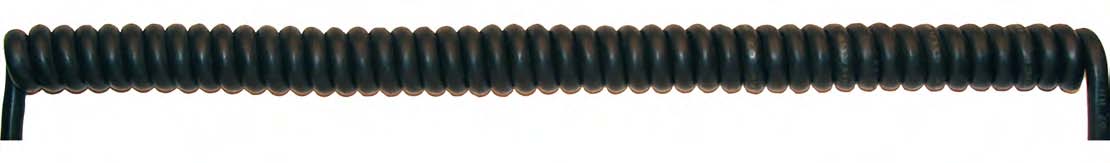

Кабель KAWEFLEX® SPIRALKABEL PUR

LiF12YD11Y экранированный

14.03.04

Скачать даташит на кабель KAWEFLEX® SPIRALKABEL PUR

Применение

Прочный экранированный электронный кабель для передачи сигналов и данных для высоких механических требований в технологии управления, измерения и автоматического регулирования. Подходит для использования в машиностроении, при подключении машин и установок, а также в медицинской технике. Подходит для установки в сухих помещениях и на открытом воздухе с учетом температурного диапазона.

Особенности

Повышенная маслостойкость благодаря специальной оболочке из полиуретана
В значительной степени устойчив к кислотам, жирам и щелочам
LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
Особо устойчив к истиранию и порезам.
Износостоек, длительный срок эксплуатации.
Повышенная устойчивость к микробам.
Устойчив к УФ- излучениям благодаря PUR-оболочке.
Возможные варианты длин нерастянутых спиралей: 300 / 500 / 750 / 1000 / 1500 мм.

Конструкция и технические характеристики

проводник	медный многопроволочный
структура проводника	согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл. 6
изоляция	PELON®
наружная оболочка	PUR
общий экран	медная луженая оплетка плотностью 90%
маркировка жил	в соотв. DIN 47100
маркировка кабеля	необязат. по выбору
раб. температура подвиж.	-25°C / +70 °C
Сертификация	EAC
стандарт	согл. DIN VDE 0207, 0250, 0293, 0295 и 0472 соотв. IEC

Электрические характеристики

допустимые токовые нагрузки	согл. DIN VDE, см. таблицу техн. указаний
испытательное напряжение	1000 В
номинальное напряжение	до 0,14 мм? 100 В от 0,25 мм? 250 В
сопротивление изоляции	при +20 °C ? 20 M? x км
сопротивление проводника	при +20 °C согл. DIN VDE 0295 кл. 6 и IEC 228 кл. 6

Примечания

Соответствует директиве RoHS.
Соотношение удлинений: 1 : 4
Длина прямых концов (радиально/тангенциальные) 200 мм.
Cоответствует 2014/35/EU CE (Директива о низковольтном оборудовании EC).
Возможна поставка кабеля определенного цвета и размера по запросу.
