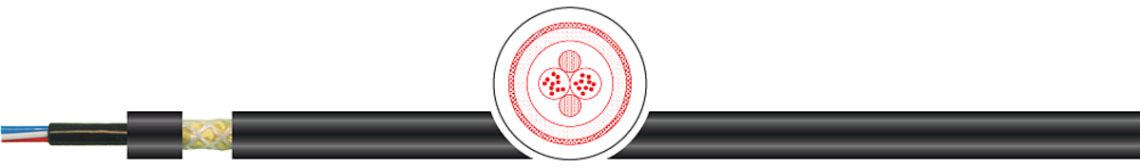

Кабель FESTOONFIBERFLEX PUR-HF

06.12.05

Скачать даташит на кабель FESTOONFIBERFLEX PUR-HF

Применение

Используется для оптической передачи данных и сигналов в условиях особо тяжелых механических требований, где кабель подвергается при эксплуатации сильным прогибам; для подключения передвижных механизмов; в кабельных тележках, буксируемых цепях. Применяется для прокладки в сухих, влажных и сырых помещениях, на открытом воздухе и во взрывоопасных зонах.

Особенности

Используется как барабанный кабель без тяговой нагрузки при легких требованиях.
LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
Устойчив к озону, УФ излучениям и влажности.
Не содержит галогенов.
Возможна поставка варианта для постоянной прокладки в промышленных водах на глубине до 50 м, При заказе уточняйте соответствие кабеля этому условию.

Конструкция и технические характеристики

проводник	оптоволокно тип 9/125, 50/125 или 62,5/125
изоляция	PETP-трубки с гелевым наполнителем
свойства изоляции	не рапространяет горение IEC 60332-2-1
наружная оболочка	PUR
общая скрутка	оптические волокна в PETP трубках с гелевымнаполнением в оболочке из термопластичногокомпаунда
маркировка кабеля	да
маслостойкость	согласно EN 60811-2-1
мин. радиус изгиба подвиж.	10 х d
мин. радиус изгиба стацион.	6 х d
раб. температура подвиж.	-30 °C / +70 °C
раб. температура стацион.	-40 °C / +80 °C

Электрические характеристики

др.эл.характеристики

E9-1310 нм|0,5 дБ/км|3,5 ps/нм*км|-|1,425 E9-1550 нм|0,3 дБ/км|18 ps/нм*км|-|1,425 50-850 нм|3 дБ/км|400 MГц км|0,2±0,02|1,47 50-1300 нм|1 дБ/км|60-1500 MГц км|0,2±0,02|1,47 62,5-850 нм|3,5 дБ/км|200 MГц км|0,27±0,02|- 62,5-1300 нм|1,5 дБ/км|600 MГц км|0,27±0,02|-

Примечания

Соответствует директиве RoHS.
Скорость перемещения на кабельных троллеях макс. 240 м/мин.
Возможна поставка кабеля определенного цвета и размера по запросу.
Возможна поставка кабеля с ST- разъемами.

Артикулы для заказа кабеля

Партномер	Тип кабеля	Конструкция	Информация	Вес кабеля	Вес меди	Диаметр	Заказ кабеля
2003118	FESTOONFIBERFLEX PUR-HF	12G62,5/125		170	0	13,0 - 15,0
2003380	FESTOONFIBERFLEX PUR-HF	12G50/125		170	0	13,0 - 15,0
