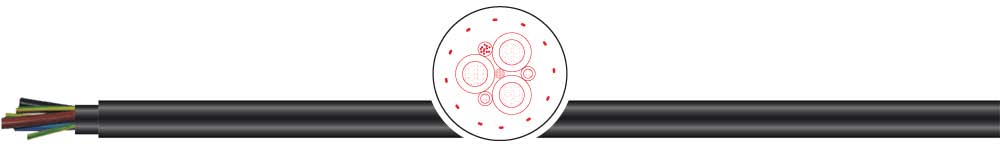

Кабель REELTEC® KSM-S (N)SHTÖU-J

06.09.16.01

Скачать даташит на кабель REELTEC® KSM-S (N)SHTÖU-J

Применение

Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов. Применяется для прокладки в сухих, влажных, мокрых помещениях, под открытым небом, на строительных площадках, производственных и сельскохозяйственных предприятиях.

Особенности

LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
Скорость движения до 180 м/мин.
Длительная нагрузка при растяжении макс. 20 Н/мм2
В случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае.
Передача данных без помех по оптическим волокнам

Конструкция и технические характеристики

проводник	медный многопров. FO: тип волокна 62,5/125 μ
способ скрутки	послойный повив жил, FO-элементы в промежутках между отдельными проводниками
структура проводника	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляция	спец. резиновый компаунд; FO: с гелем в PЕТР трубке из спец. термопластичного компаунда
свойства изоляции	самозатухающая, не распространяет горение согласно IEC 60332-1
наружная оболочка	специальный резиновый компаунд
маркировка жил	согл. VDE 0293-308 цветные с зелено-желтой жилой
маслостойкость	согл. EN 60811-2-1
мин. радиус изгиба подвиж.	nach DIN VDE 0298 Teil 3
мин. радиус изгиба стацион.	nach DIN VDE 0298 Teil 3
маркировка оболочки элем.	да
раб. температура подвиж.	-40 °C / +80 °C
раб. температура стацион.	-40 °C / +80 °C
скорость	макс. 180 м/мин
температура на проводнике	+90 °C
стандарт	согласно DIN VDE 0250

Электрические характеристики

допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний.
др.эл.характеристики	опт.волокно при 850 нм: затухание: 3,3 дБ/км, пропускная способность: ≥ 200 MГц x км, диафрагма: 0.27 ± 0.02 , показатель преломления: 1,497, опт.волокно при 1300 нм: затухание: 0,9 дБ/км, пропускная способность: ≥ 500 MГц x км, диафрагма: 0.27 ± 0.02, показатель преломления: 1,493
испытательное напряжение	2,5 кВ
номинальное напряжение	Uo/U: 0,6/1 кВ

Примечания

Соответствует директиве RoHS.
Соответствует директиве 2014/35/EU CE ("О низковольтном оборудовании" EC)
Информация по областям применения-в таблице технических указаний
Возможна поставка кабеля определенного цвета и размера по запросу.
Возможна поставка кабельных аксессуаров

Артикулы для заказа кабеля

Партномер	Тип кабеля	Конструкция	Вес кабеля	Вес меди	Диаметр
3004402	REELTEC KSM-S (N)SHT?U-J	3 X 50 + 3 X 25/3	2.920,0	1.680,0	34,0-37,0
3004403	REELTEC KSM-S (N)SHT?U-J	3 X 70 + 3 X 35/3	3.440,0	2.352,0	40,0-43,0
3004404	REELTEC KSM-S (N)SHT?U-J	3 X 95 + 3 X 50/3	4.320,0	3.216,0	43,0-46,0
3004405	REELTEC KSM-S (N)SHT?U-J	3 X 120 + 3 X 70/3	5.400,0	4.128,0	48,0-52,0
3004406	REELTEC KSM-S (N)SHT?U-J	3 X 150 + 3 X 70/3	6.550,0	4.992,0	52,0-56,1
3004407	REELTEC KSM-S (N)SHT?U-J	3 X 185 + 3 X 95/3	7.980,0	6.240,0	56,0-61,0
3004408	REELTEC KSM-S (N)SHT?U-J	3 X 240 + 3 X 120/3	10.180,0	8.064,0	64,0-70,0
3004409	REELTEC KSM-S (N)SHT?U-J+FO	3 X 25 + 2 X 16/2 + 12 G 62,5/125	1.690,0	894	31,0-34,0
3004410	REELTEC KSM-S (N)SHT?U-J+FO	3 X 35 + 2 X 16/2 + 12 G 62,5/125	2.120,0	1.181,0	33,5-36,5
3004411	REELTEC KSM-S (N)SHT?U-J+FO	3 X 50 + 2 X 25/2 + 12 G 62,5/125	2.920,0	1.680,0	34,0-37,0
3004412	REELTEC KSM-S (N)SHT?U-J+FO	3 X 70 + 2 X 35/2 + 12 G 62,5/125	3.440,0	2.352,0	40,0-43,0
3004413	REELTEC KSM-S (N)SHT?U-J+FO	3 X 95 + 2 X 50/2 + 12 G 62,5/125	4.320,0	3.216,0	43,0-46,0
3004414	REELTEC KSM-S (N)SHT?U-J+FO	3 X 120 + 2 X 70/2 + 12 G 62,5/125	5.400,0	4.128,0	48,0-52,0
3004417	REELTEC KSM-S (N)SHT?U-J+FO	3 X 150 + 2 X 70/2 + 12 G 62,5/125	6.550,0	4.992,0	52,0-56,1
3004418	REELTEC KSM-S (N)SHT?U-J+FO	3 X 185 + 2 X 95/2 + 12 G 62,5/125	7.980,0	6.240,0	56,0-61,0
3004420	REELTEC KSM-S (N)SHT?U-J+FO	3 X 240 + 2 X 120/2 + 12 G 62,5/125	10.180,0	8.064,0	64,0-70,0
