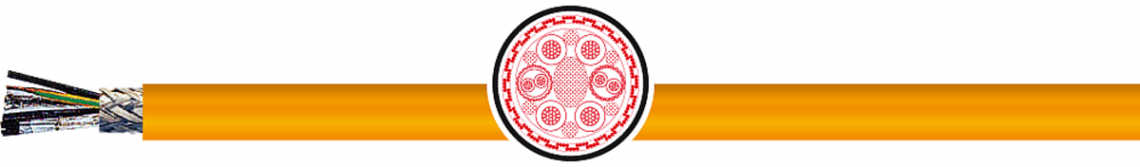

Кабель KAWEFLEX® 52DSL C-PVC UL/CSA 0,6/1 kV, малой емкости

для фиксированного монтажа и ограниченного гибкого применения

05.02.30

Скачать даташит на кабель KAWEFLEX® 52DSL C-PVC UL/CSA 0,6/1 kV, малой емкости

Применение

Экранированный малой емкости комбинированный кабель для стационарного и условно гибкого применения в технологии электрического привода в качестве соединительного кабеля между серво контроллером и двигателем в сборочных и установочных машинах, преимущественно для кондиционирования автоматических линий или металлообрабатывающего оборудования..

Особенности

Для цифр.протокола HIPERFACE DSL® - частотный преобразователь- система обр.связи -высокофункциональный интерфейс Digital Servo Link
В значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
Маслостойкий согл. DIN EN 60811-2-1.( только минеральные масла)
Без использования силикона (при производстве).
Компактный и легкий
Согласно одобрения UL/CSA до 1000 В разрешена параллельная прокладка с кабелями идентичного напряжения.
Соответствует DESINA

Конструкция и технические характеристики

проводник	медный многопроволочный
структура проводника	соотв DIN VDE 0295 класс 5 согл. IEC 60228 cl. 5
изоляция	PELON®2
свойства изоляции	не распространяет горение IEC 60332-1-2, FT1, VW-1
наружная оболочка	ПВХ
общая скрутка	жилы и элементы скручены вместе
общий экран	медная луженая оплетка плотностью ок. 85%
маркировка жил	черн с бел печатью: U/L1/C/L+,V/L2,W/L3/D/L- & 1 жила зел/жел, Сигнал пара: бел,син, пара управл(необязат): черн с бел цифрами 5+6
мин. радиус изгиба подвиж.	15 x d
мин. радиус изгиба стацион.	5 x d
раб. температура подвиж.	-5 °C / +80 °C
раб. температура стацион.	-40 °C / +80 °C
Сертификация	EAC
скорость передачи	9,375 Мбит до 100 м
экран	сингал пара/пара управл: пара с эктраном в виде медной луженой оплетки плотн. 85%
нормы	UL/CSA - cURus 1.000В, 80°C

Электрические характеристики

волновое сопротивление	сигнал пара: ок. 100 Ohm
допустимые токовые нагрузки	согл. DIN VDE
испытательное напряжение	жилы питания- / управлен: 4 кВ, сигнал пара: 1 кВ
номинальное напряжение	питание-/ жилы управления: IEC: 0,6/1кВ, UL/CSA: 1кВ, сигнал пара: макс. 300В
сопротивление изоляции	при +20 °C ? 20 M? x км
сопротивление проводника	при +20 °C соотв IEC 60228 кл.5

Примечания

Соответствует директиве RoHS.
Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC
Возможна поставка кабеля определенного диаметра, цвета и размера по запросу
HIPERFACE DSL® явл зарегистритованной торговой маркой компании SICK AG
