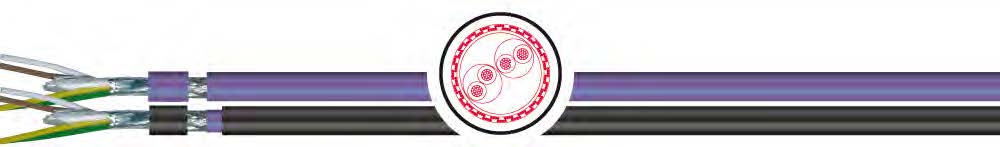

Кабель CAN BUS - ControlerAreaNetwork 120 Ω UL/CSA

для cтационарной прокладки и гибкого применения

Кабель для промышленных систем CAN (ControllerAreaNetwork), в области автоматизации производства, для стационарной установки и гибкого применения.

Эта BUS-система имеет свои истоки в автомобильной отрасли, а в дальнейшем зарекомендовала себя и в области техники автоматизации.

Стандарт в соответствии с техническими требованиями CAN: ISO 11898

в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
маслостойкость: согл. DIN EN 60811-2-1 (только минерал.масла)
стойкость к ультрафиолетовым лучам (TRAY & BURIAL)
прямая прокладка в земле (BURIAL)
макс скорость передачи данных: 1 Мбит/с при длине bus кабеля 40 м
maкс длина кабельной линии bus сегмента в зависимости от сечения кабеля:
0- 40м AWG24, AWG22
40-300м AWG22, AWG20
300-600м AWG20
600-1.000м AWG19

проводник	медный
способ скрутки	жилы скручены в пары
структура проводника	0,22, 0,34 & 0,5мм²: 7-ми провол; 0,75mm² многопровол. согл. IEC 60228 кл. 5
изоляция	вспененный PE/PP
свойства изоляции	ПВХ CMX: не распространяет горение согл IEC 60332- -1-2, VW-1 / TRAY: согл IEC 60332-3-24(кат.С), FT4 / PE полиэтилен не явл. негорючим.
наружная оболочка	ПВХ и соответственно BURIAL: ПВХ/PE (полиэтилен)
маркировка жил	согл DIN 47100
маслостойкость	согл DIN EN 60811-2-1 (только минерал. масла)
мин. радиус изгиба подвиж.	15 x d
мин. радиус изгиба стацион.	7,5 x d
раб. температура подвиж.	10 °C / +70 °C
раб. температура стацион.	-40 °C / +80 °C
экран	медная луженая оплетка
нормы	UL/CSA - cULus 300B, 75°C, CMX \| TRAY: cULus 300B, 75°C, CMG/PLTC-ER/SunRes/OilRes

ёмкость	ном.40 нФ/км
волновое сопротивление	120 Ω +/- 12 Ω
испытательное напряжение	1,5 кВ
номинальное напряжение	250 В (не для высокого напряжения)
сопротивление шлейфа	макс.175,2 Ω/км - AWG 24, макс.110,8 Ω/км - AWG 22; макс. 68,8 Ω/км - AWG 20; макс 55,0 Ω/км - AWG 19

Партномер	Тип кабеля	Конструкция	Информация	Вес кабеля	Вес меди	Диаметр
2003675	CAN BUS C-PVC UL/CSA	1X2XAWG24/7 (0,22 mm?)	VIOLETT, cULus CMX	40	19	5,7
2003676	CAN BUS C-PVC UL/CSA	2X2XAWG24/7 (0,22 mm?)	VIOLETT, cULus CMX	60	38	7,4
2003677	CAN BUS C-PVC UL/CSA	1X2XAWG22/7 (0,34 mm?)	VIOLETT, cULus CMX	56	28	6,7
2003678	CAN BUS C-PVC UL/CSA	2X2XAWG22/7 (0,34 mm?)	VIOLETT, cULus CMX	85	48	8,5
2003679	CAN BUS C-PVC UL/CSA	1X2XAWG20/7 (0,5 mm?)	VIOLETT, cULus CMX	73	44	7,5
2003680	CAN BUS C-PVC UL/CSA	2X2XAWG20/7 (0,5 mm?)	VIOLETT, cULus CMX	107	61	9,6
2003681	CAN BUS C-PVC UL/CSA	1X2XAWG19 (0,75 mm?)	VIOLETT, cULus CMX	93	56	8,7
2003682	CAN BUS C-PVC UL/CSA	2X2XAWG19 (0,75 mm?)	VIOLETT, cULus CMX	157	84	11,6
2003683	CAN BUS TRAY C-PVC UL/CSA	2X2XAWG22/7 (0,34 mm?)	VIOLETT, cULus CMG	81	48	7,5
