Новый лифтовый кабель TKD

Представляем новый силовой контрольный кабель (H)05VE7A7VH6-F для использования в лифтах

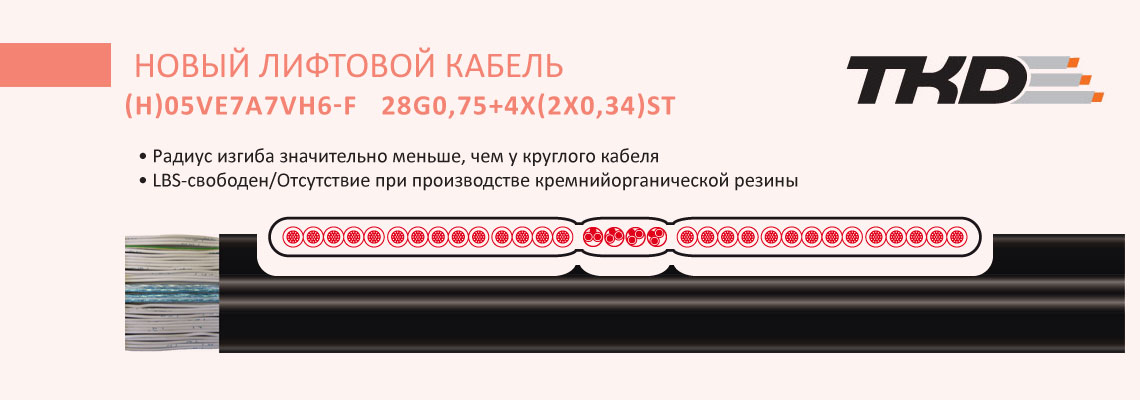

Новый лифтовый кабель TKD

Новый кабель используется в качестве силового контрольного кабеля в лифтах, где кабели подвергаются сильным изгибам и постоянным движениям в одной плоскости. Применяется для прокладки в сухих и влажных помещениях.

Особенности

  • Радиус изгиба значительно меньше, чем у круглого кабеля
  • LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
  • Кабель соответствует директиве RoHS.
  • Соответствует директиве 2014/35/EU CE ("О низковольтном оборудовании" EC)
  • Специальные конструкции, другие размеры, сечения, цвета оболочки доступны по запросу
  • Информацию о кабельных аксессуарах см. в отдельном каталоге на стр 15.35.ХХ

Конструкция и технические характеристики:

Проводник медный многопроволочный
Структура согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
Изоляция 0,75 мм²: ПВХ; 0,34 мм²: вспененный полипропилен PP
Маркировка жил
0,75 мм²: черная с белыми цифрами 1-27 и зел/желт;
0,34 мм² бел-син, бел-оранж, бел-зел, бел-коричн.
Скрутка 0,34 мм² — 2 жилы, скручены в пару с заполнением
Экран 0,34 мм² для пары алюминиевая ламинированная фольга с заземляющим проводником
Общая скрутка: параллельно друг к другу 14 жил 0,75 мм² (Nr. 1-14) — 4 экранированные пары 0,34 мм² (белый-синий, белый-оранж,белый-зеленый, белый-коричневый) — 14 жил 0,75 мм² (Nr. 15-24, зел/желт, Nr. 25-27)
Внешняя оболочка ПВХ
Цвет оболочки черный
Маркировка да

Номинальное напряжение Uo/U: 300/500 В
Испытательное напряжение 0,75 мм²: 2 кВ; 0,34 мм²: ж/ж 1,5 кВ, ж/э 1 кВ;
Сопротивление проводника 0,75 мм²: 26 Ω / км; 0,34 мм²: 54,4 Ω / км
Допуст. токовые нагрузки согл. DIN VDE 0298 часть 4, см. табл. Тех. ук.
Волновое сопротивление пара 0,34 мм²: 110 Ω ± 10 %
Мин. радиус изгиба подв. 150мм
Скорость перемещения макс 6.0 м/с;
Высота подвеса макс. 4 5 м
Рабочая температура -15 °C / +70 °C

Свойства изоляции не распространяет горение согл IEC 60332-1
Стандарт согл EN 50214

Информация для заказа

Артикул 3001773

Конструкция n x мм² 28 G 0,75 + 4 X (2X0,34)ST

Диаметр 4,2 X 88,0 - 5,0 X 90,0

Подробную информацию по поставкам лифтовых кабелей TKD вы всегда сможете уточнить у наших менеджеров:

Москва +7 495 720-49-08 sales@icsgroup.ru
Санкт-Петербург +7 812 385-14-64 baltica@icsgroup.ru

20.01.2020
