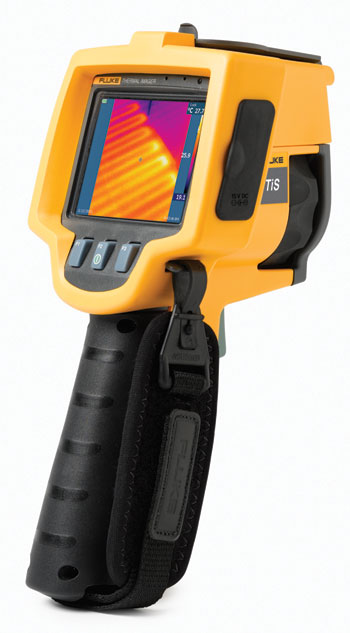

Fluke TiS - тепловизионный сканер
Это оборудование снято с производства
Рекомендуемая замена тепловизор Fluke Tis40Компания Fluke с гордостью представляет тепловизор начального уровня для быстрого, легкого и точного определения и устранения неисправностей, разработанный специально для специалистов по обследованию зданий. Теперь качество, надежность и эффективность Fluke воплощены в тепловизоре, разработанном для профессионалов в отрасли строительства, которые умеют считать деньги.
Тепловизионный сканер Fluke TiS - это самый эффективный тепловизор в своем ценовом классе, а также самый доступный тепловизор с объективом.
- Тепловизионный сканер Fluke TiS для диагностики зданий - это самый эффективный тепловизор в своем ценовом классе.
- Тепловизионный сканер Fluke идеально подходит для специалистов по обследованию жилых и промышленных зданий, электриков, энергоаудиторов, энергоменеджеров, специалистов, занимающихся обслуживанием систем отопления, вентиляции, кондиционирования воздуха и холодильного оборудования, прокладчиков изоляции и установщиков окон, помогая определить скрытые строительные дефекты, найти места проникновения влаги, тепловых потерь и неизолированные участки, а также множество обычных неисправностей электрических сетей и установок.
Калькулятор для вычисления поля зрения тепловизора
Функции
- Самый доступный тепловизор на рынке.
- Самое высокое разрешение (120x120) в своем ценовом классе
- Единственный тепловизор в своем ценовом классе с широким диапазоном ручной фокусировки.
- Самый большой размер экрана (3,7 дюймов) в своем ценовом классе На 30 % больше, чем конкурирующие модели тепловизоров!
- Длительное время работы аккумулятора — приблизительно 4 часа
- Прочный корпус, рассчитанный на падение с 2-метровой высоты
- Передовая эргономичная конструкция
- Простота в использовании — тепловизионный сканер Fluke TiS является надежным и простым решением для профессионалов в отрасли строительства
- Качество торговой марки Fluke, которой можно доверять
Характеристики
| Технические характеристики |
| Температура |
| Диапазон температурных измерений (не калибруется ниже –10 °C) |
От -20 °C до +100 °C |
| Погрешность измерения температуры |
± 5 °C или 5 % (при номинальной температуре 25°C, выбирается большее значение) |
|
| Качество изображений |
| Частота обновления изображения |
Частота обновления 9 Гц |
| Тип приемника излучения |
Матрица 120 x 120 в фокальной плоскости, неохлаждаемый микроболометр |
| Тепловая чувствительность (NETD) |
≤ 0,1 °C при температуре объекта 30 °C 100 мК |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Стандартный тип инфракрасных объективов |
Поле зрения: 17° x 17°
Пространственная разрешающая способность: (IFOV) 2.50 мрад
Минимальное расстояние фокусировки: 15 см |
|
| Представление изображений |
| Цветовые палитры |
Цвета нагрева железа, сине-красная, серая |
| Уровень и диапазон |
Плавное автоматическое масштабирование и фиксация уровня и диапазона |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
| Механизм съемки, просмотра и сохранения изображений |
Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель |
Карта памяти SD (2 GB на карте памяти емкостью 2 Гб можно сохранить не менее 1200 полностью радиометрических (в формате .is2))
IR изображений с аннотациями или 3000 обычных растровых (.bmp) изображений, которые можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов |
Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических растровых (.bmp) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® |
BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
| Просмотр содержимого памяти |
Навигация в виде последовательного представления и просмотра изображений |
|
| Общие характеристики |
| Температура |
| Рабочие: |
от -10 °C до 50 °C |
| Хранение: |
От -20 °C до +50 °C без аккумуляторов |
|
| Относительная влажность |
|
от 10 % до 95 % без конденсации |
|
| Дисплей |
|
Цветной ЖК-дисплей VGA (640x480) размером 3,7 дюйма горизонтальной ориентации с подсветкой и прозрачной защитной крышкой |
|
| Органы управления и настройки |
|
Температурная шкала (°C/°F), выбираемая пользователем |
|
Выбор языка |
|
Установка даты/времени |
|
Подсветка с регулируемой яркостью: "Полная яркость" или "Автоматическая регулировка" |
|
| Программное обеспечение |
|
ПО SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
|
| Батареи |
|
Встроенный блок аккумуляторов (входит в комплект) |
|
| Время работы батареи |
|
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
|
| Время зарядки батарей |
|
Полная зарядка - 2,5 часа |
|
| Зарядка батарей выполняется от сети переменного тока |
|
Сетевой адаптер/зарядное устройство (110/220 В переменного тока, 50/60 Гц) (в комплекте) заряжает аккумулятор при включенном и выключенном состоянии прибора, в комплект входит набор сетевых переходников. |
|
| Питание от сети |
|
Прибор может получать питание от сети через сетевой адаптер (110/220 В перем. тока, 50/60 Гц), который входит в комплект поставки, в комплект входит набор сетевых переходников. |
|
| Функции энергосбережения |
|
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
|
| Стандарты безопасности |
|
CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
|
| Электромагнитная совместимость |
|
Отвечает всем требованиям EN61326-1:2006 |
|
| Маркировка "C Tick" |
|
| US FCC |
|
CFR 47, часть 15, класс В |
|
| Вибрация |
|
0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
|
| Удары |
|
| Тест на падение |
|
| Размеры (Д х Ш х В) |
|
| Вес |
|
| Класс защиты корпуса |
|
Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
|
| Гарантия |
|
| Рекомендуемый интервал калибровки |
|
Два года (при нормальной эксплуатации и нормальном износе) |
|
| Поддерживаемые языки |
|
Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий (также поставляются руководства на голландском и венгерском языках) |
|
Поверка тепловизора Fluke
Поверка тепловизора Fluke
Поверка тепловизоров Fluke осуществляется для определения погрешностей измерения температуры, соответствия классу точности и пригодности тепловизора к применению. Поверка производится организациями метрологической службы, получившими аккредитацию, при помощи эталонов и образцовых средств измерений.
Фактически поверка тепловизора является одной из форм государственного метрологического контроля и надзора для обеспечения единства измерений.
Пример: 12 градусов цельсия измеренная тепловизором может отличаться от 12 градусов измеренных мультиметром Fluke 117 только на приведённую производителем погрешность измерения.
Погрешность условно делит все устройства, что либо измеряющие, на (в порядке возрастания точности):
- показометры
- средства измерения (СИ)
- образцовые/прецизионные средства измерений (калибраторы и эталоны)
Показометр – индикатор, прибором не является. Его использование возможно в условиях когда точность и достоверность не требуется, например при измерении целостности проводника, точность измерения сопротивления не принимается во внимание.
Показометр может стать средством измерения (СИ) пройдя испытания с целью утверждения типа. До этого момента для определения параметров показометра проводят его калибровку. Калибровка — это совокупность операций, определяющих соотношение между значениями величин измеренных калибруемым измерительным прибором, и эталонным СИ. Калибровка проводится для того, чтобы определить действительные метрологические характеристики конкретного измерительного прибора.
На средства измерения разрабатывается методология проведения поверочных работ, проводятся испытания, в результате которых он получает (либо не получает) сертификат и включается в государственный реестр средств измерений. Средство измерения применяются для практических измерений при научных исследованиях, в производстве, контроле, т.д. и обладает нормированными метрологическими свойствами заявленными производителем в Описании типа СИ. Результаты измерений полученные с помощью поверенного прибора, являются официальными, и могут использоваться как доказательство чего либо (государственный надзор, суды, оф. запросы государственных органов и т.п.)
Калибраторы - высокоточные СИ.
В соответствии с Федеральным Законом «Об обеспечении единства измерений» метрологическая деятельность поделена на две сферы:
- сферу государственного регулирования
- сферу добровольной метрологической деятельности
В сфере государственного регулирования к применению допускаются средства измерений утвержденного типа, прошедшие поверку и имеющие действующее свидетельство в соответствии с положениями Федерального закона. На предприятиях не попадающих под СГР допускается применение не внесённые в Госреестр СИ.
- поверка бывает:
- первичной, может быть проведена, только при наличии действующего сертификата соответствия. При его отсутствии осуществляется калибровка - проверка соответствия инструмента заявленным производителем характеристикам (погрешности, диапазоны и т.д.)
- периодической, проводится повторно - продлевается уже имеющееся свидетельство, наличие действующего сертификата не обязательно.
- внеочередная, после ремонта и т.д.
- инспекционная, при осуществлении государственного метрологического надзора.
По прохождении поверки тепловизор получает свидетельство (обязательно), и акт испытаний (не обязательно, это рабочий документ и поверитель имеет право его не дать). Если по результатам поверки тепловизор Fluke признан непригодным к применению, выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации.
Место поверки любых средств измерений пользователь выбирает свободно, исходя их экономических факторов и возможности транспортировки поверяемых средств измерений и эталонов. Главное аккредитация лаборатории на тепловые испытания.
При калибровке тепловизоров аккредитованная организация проводит все те же действия что и при поверке, однако выдаётся калибровочное свидетельство. Калибровку делают для уверенности в том, что измеренные величины соответствуют действительности Фактически для личной уверенности.
И поверка и калибровка являются периодическими мероприятиями. Межповерочный интервал, определяется в описании тиса СИ. Для все приборов Fluke Industrial, и тепловизоров в том числе это один год.
Для первичной поверки приборов в Москве требуется от 1 до 20 рабочих дней. Среднее значение для измерителей температуры 10-15 дней. В то время 2-3 дня для измерителей электрических параметров: мультиметров, токовых клещей, измерителей сопротивления изоляции, измерителей сопротивления заземления, анализаторов качества электроэнергии, калибраторов токовой петли, портативных осциллографов, тестеров электрических установок и др. измерительных приборов Fluke. Для измерителей не электрических величин: тепловизоров, термометров, приборов для систем вентиляции, дальномеров, пирометров, виброметров (анализаторов вибраций в т.ч.), калибраторов датчиков давления срок может варьироваться от 1 до 20 дней.
Проверить сертифицирован ли выбранный вами прибор Fluke, можно в открытом реестре сведений об утвержденных типах средств измерений на сайте Федерального информационного фонда по обеспечению единства измерений.
Помните! Использование неподходящих приборов или методик выполнения измерений ведет к нарушению технологических процессов, потерям энергетических ресурсов, аварийным ситуациям, браку и др.
Информация для заказа
Дополнительные принадлежности
Модели
| Код | Название |
|---|
| FLK-TiS 9HZ | Fluke TiS Тепловизионный сканер для диагностики зданий |
