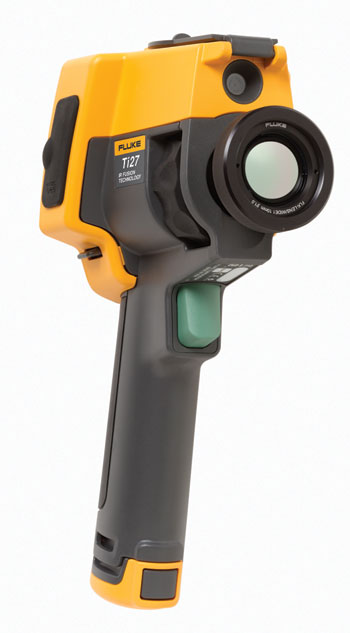

Промышленный коммерческий тепловизор Fluke Ti27
Это оборудование снято с производства
Рекомендуемая замена тепловизор Fluke Ti300Fluke Ti27 Industrial - Производственно-коммерческий тепловизор
Созданный для промышленного и коммерческого использования, прибор Fluke Ti27 обеспечивает превосходное качество, гибкость и обладает большими функциональными возможностями без каких либо компромиссов. Fluke Ti27 может похвастаться разрешением в ИК-режиме 240x180, лучшей в отрасли пространственной разрешающей способностью и дисплеем высокого разрешения - самое четкое изображение в своей ценовой категории. Выявление потенциальной проблемы прежде, чем она обернется дорогостоящей аварией — показательный пример того, как тепловизор Fluke может сохранить вам время, деньги и даже спасти чьи-то жизни.
Благодаря прочному корпусу, встроенной крышке объектива, защищенному дисплею и испытаниям на падения с высоты 2 метра, прибор Ti27 может работать в самых суровых условиях.
Простота регистрации изображений и возможность анализа данных непосредственно в самом приборе, обеспеченные Fluke, могут считаться величайшим технологическим прорывом в термографии. Простым нажатием пальца можно перейти из режима ручной фокусировки к режиму кадр-в-кадре и даже записи голосового комментария.
Также благодаря запатентованной технологии Fluke IR-Fusion® в приборе Fluke Ti27 возможно точное наложение изображения в ИК и видимом участках спектра, что позволяет лучше рассмотреть причину неполадок.
- Высочайшее качество изображения
- Управляется одной рукой, простой интерфейс
- Проверено с пристрастием™
- Запатентованная технология Fluke IR-Fusion®
- Сменные объективы
Только для серии Fluke P3 — уникальная возможность использования сменной оптики при термографии
Взаимозаменяемые широкоугольный и совместимый с IR-Fusion телеобъективы удовлетворят любые потребности при решении ваших задач. Представляем примеры изображений, полученных при съемке тепловизором Fluke 32 с расстояния 10 метров (дистанция съемки измерена цифровым дальномером Fluke 411)
 |  |  |
| Изображение с использованием стандартного объектива
| Изображение с использованием телеобъектива FLK-LENS/TELE1
| Изображение с использованием широкоугольного объектива FLK-LENS/WIDE1 |
Функции
Высочайшее качество изображения
- Благодаря приемнику излучения с разрешением 240x180 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей.
- Возможность выявления малейших отклонений температуры, являющихся признаками возможной неисправности, благодаря превосходной тепловой чувствительности (NETD).
- Автоматическое выравнивание (коррекция параллакса) визуального и инфракрасного изображений при помощи запатентованной технологии Fluke IR-Fusion®
- Для увеличения универсальности прибора и для выполнения специальных работ в наличии имеются дополнительные телеобъективы и широкоугольные объективы. (легкая установка в рабочих условиях)
Простые в использовании
- Сменные аккумуляторные батареи обеспечивают максимальную гибкость использования, независимо от того, где вам придется работать.
- Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
- Нет необходимости носить с собой блокнот и ручку — записывайте голосовые сообщения в тепловизор. Голосовые комментарии можно записывать для каждого снятого изображения. Голосовые комментарии сохраняются вместе с изображениями для обращения к ним в будущем.
- Возможность фокусировки при съемке одной рукой, коррекция коэффициента излучения, коррекция пропускания атмосферы позволяют повысить точность измерений в большинстве случаев.
- Наручный ремешок, регулируемый для правой или левой руки.
- В комплекте содержится все необходимое для нормальной эксплуатации.
Прочные
- Оптимальная конструкция для использования в тяжелых рабочих условиях.
- Разработан и проверен на ударопрочность при падении с высоты 2 м для полного спокойствия пользователя - Когда вы последний раз роняли инструмент?
- Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.
Характеристики
| Характеристики |
| Температура | |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) | от -20 °C до +600 °C (от -4 °F до +1112 °F) |
| Погрешность измерения температуры | ± 2 °C или 2% (при номинальной температуре 25 °C, выбирается большее значение) |
| Экранная подстройка коэффициента излучения | Да |
| Экранная компенсация фоновой температуры | Да |
| Экранная подстройка пропускания | Да |
| Качество изображений | |
| Частота обновления изображения | Частота обновления 9 Гц или 60 Гц, в зависимости от модели |
| Тип приемника излучения | Матрица в фокальной плоскости, неохлаждаемый микроболометр, 240 x 180 пикселей |
| Всего пикселей, тыс. | 43.2 |
| Тепловая чувствительность (NETD) | ≤ 0,05 °C при температуре объекта 30 °C (50 мК) |
| Спектральный диапазон ИК | 7,5 мкм - 14 мкм (длинноволновый) |
| Фотокамера видимого диапазона | Для промышленного применения, 2,0 мегапиксела |
| Минимальное расстояние фокусировки | 46 см. (приблизительно 18 дюймов) |
| Стандартный тип инфракрасных объективов | |
| Инфракрасные телеобъективы, по отдельному заказу | |
| Широкоугольные инфракрасные объективы, по отдельному заказу | |
| Механизм фокусировки | Ручной, при помощи одной руки, с использованием функции Smart Focus |
| Представление изображений | |
| Цветовые палитры | |
| Уровень и диапазон | Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Да |
| Быстрая автоматическая смена масштаба в ручном режиме | Да |
| Минимальный диапазон (в ручном режиме) | 2,5 °C |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Сведения о технологии IR-Fusion® | |
| Автоматическое выравнивание (с коррекцией параллакса) наложения видимого и инфракрасного изображений | Да |
| Режим Picture-In-Picture (PIP - Кадр в кадре) | Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Полноэкранное инфракрасное изображение | Три уровня смешивания на дисплее с ИК-изображением в центре дисплея |
| Цветовая индикация аномалий (аномалий температуры) | Цветовая сигнализация при высокой температуре (выбираемая пользователем) |
| Съемка изображений и хранение данных | |
| Механизм съемки, просмотра и сохранения изображений | Прибор Ti27 позволяет настроить палитру, смешивание, уровень, ширину диапазона, режим IR-Fusion®, коэффициент излучения, компенсацию температуры фона и коррекцию пропускания на полученном изображении перед его сохранением. |
| Голосовая аннотация | Максимальное время записи одного изображения - 60 секунд, возможен просмотр записи на тепловизоре |
| Носитель | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов | Карта памяти SD Memory Card (Карта памяти емкостью2 Гб вмещает не менее 1200 полных радиометрических инфракрасных изображений (.is2) и связанных видимых изображений, звуковые аннотации длиной 60 секунд для каждого изображения или 3000 обычных растровых (.bmp) изображений, или 3000 изображений в формате (.jpeg); данные с карты можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® | |
| Общие характеристики | |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -20 °C до +50 °C без аккумулятора |
| Относительная влажность | от 10 % до 95 % без конденсации |
| Дисплей | Цветной ЖК-дисплей VGA (640x480) размером 9,1 см (3,7 дюйма) ландшафтной ориентации с подсветкой и прозрачной защитной крышкой |
| Органы управления и настройки | |
| Программное обеспечение | ПО SmartView® для полного анализа данных и составления отчетов входит в комплект поставки |
| Батареи | Две литиево-ионные быстросменные батареи с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Время работы батареи | Время безостановочной работы одного комплекта батарей составляет более 4 часов (при 50% яркости ЖК-дисплея) |
| Время зарядки аккумуляторов | Полная зарядка - 2,5 часа |
| Зарядка аккумуляторов выполняется от сети переменного тока | Двухсекционное зарядное устройство для батарей (от 110 до 220 В перем. тока, 50/60 Гц) (входит в комплект поставки), или зарядка батарей непосредственно в тепловизоре. В комплект входит набор сетевых переходников. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В). |
| Питание от сети | Прибор может получать питание от сети через сетевой адаптер (от 110 до 220 В перем. тока, 50/60 Гц), который входит в комплект поставки. В комплект входит набор сетевых переходников. |
| Функции энергосбережения | Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности | CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Электромагнитная совместимость | Отвечает всем требованиям EN61326-1:2006 |
| Маркировка "C Tick" | IEC/EN 61326-1 |
| US FCC | CFR 47, часть 15, класс В |
| Вибрация | 0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
| Ударопрочность: | 25 G, IEC 68-2-29 |
| Тест на падение | 2 м (6,5 фута) со стандартным объективом |
| Размеры (В x Ш x Д) | 27,7 x 12,2 x 17,0 см (10,9 x 4,8 x 6,7 дюйма) |
| Масса (с батареей) | 1,05 кг (2,3 фунта) |
| Класс защиты корпуса | Класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Гарантия | Два года (стандартная) |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий |
Поверка тепловизора Fluke
Поверка тепловизора FlukeПоверка тепловизоров Fluke осуществляется для определения погрешностей измерения температуры, соответствия классу точности и пригодности тепловизора к применению. Поверка производится организациями метрологической службы, получившими аккредитацию, при помощи эталонов и образцовых средств измерений. Фактически поверка тепловизора является одной из форм государственного метрологического контроля и надзора для обеспечения единства измерений.
Пример: 12 градусов цельсия измеренная тепловизором может отличаться от 12 градусов измеренных мультиметром Fluke 117 только на приведённую производителем погрешность измерения.Погрешность условно делит все устройства, что либо измеряющие, на (в порядке возрастания точности):
Показометр – индикатор, прибором не является. Его использование возможно в условиях когда точность и достоверность не требуется, например при измерении целостности проводника, точность измерения сопротивления не принимается во внимание.
Показометр может стать средством измерения (СИ) пройдя испытания с целью утверждения типа. До этого момента для определения параметров показометра проводят его калибровку. Калибровка — это совокупность операций, определяющих соотношение между значениями величин измеренных калибруемым измерительным прибором, и эталонным СИ. Калибровка проводится для того, чтобы определить действительные метрологические характеристики конкретного измерительного прибора.
На средства измерения разрабатывается методология проведения поверочных работ, проводятся испытания, в результате которых он получает (либо не получает) сертификат и включается в государственный реестр средств измерений. Средство измерения применяются для практических измерений при научных исследованиях, в производстве, контроле, т.д. и обладает нормированными метрологическими свойствами заявленными производителем в Описании типа СИ. Результаты измерений полученные с помощью поверенного прибора, являются официальными, и могут использоваться как доказательство чего либо (государственный надзор, суды, оф. запросы государственных органов и т.п.)
Калибраторы - высокоточные СИ.
В соответствии с Федеральным Законом «Об обеспечении единства измерений» метрологическая деятельность поделена на две сферы:
В сфере государственного регулирования к применению допускаются средства измерений утвержденного типа, прошедшие поверку и имеющие действующее свидетельство в соответствии с положениями Федерального закона. На предприятиях не попадающих под СГР допускается применение не внесённые в Госреестр СИ.
- поверка бывает:
По прохождении поверки тепловизор получает свидетельство (обязательно), и акт испытаний (не обязательно, это рабочий документ и поверитель имеет право его не дать). Если по результатам поверки тепловизор Fluke признан непригодным к применению, выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации.
Место поверки любых средств измерений пользователь выбирает свободно, исходя их экономических факторов и возможности транспортировки поверяемых средств измерений и эталонов. Главное аккредитация лаборатории на тепловые испытания.
При калибровке тепловизоров аккредитованная организация проводит все те же действия что и при поверке, однако выдаётся калибровочное свидетельство. Калибровку делают для уверенности в том, что измеренные величины соответствуют действительности Фактически для личной уверенности.
И поверка и калибровка являются периодическими мероприятиями. Межповерочный интервал, определяется в описании тиса СИ. Для все приборов Fluke Industrial, и тепловизоров в том числе это один год.
Для первичной поверки приборов в Москве требуется от 1 до 20 рабочих дней. Среднее значение для измерителей температуры 10-15 дней. В то время 2-3 дня для измерителей электрических параметров: мультиметров, токовых клещей, измерителей сопротивления изоляции, измерителей сопротивления заземления, анализаторов качества электроэнергии, калибраторов токовой петли, портативных осциллографов, тестеров электрических установок и др. измерительных приборов Fluke. Для измерителей не электрических величин: тепловизоров, термометров, приборов для систем вентиляции, дальномеров, пирометров, виброметров (анализаторов вибраций в т.ч.), калибраторов датчиков давления срок может варьироваться от 1 до 20 дней.
Проверить сертифицирован ли выбранный вами прибор Fluke, можно в открытом реестре сведений об утвержденных типах средств измерений на сайте Федерального информационного фонда по обеспечению единства измерений.
Помните! Использование неподходящих приборов или методик выполнения измерений ведет к нарушению технологических процессов, потерям энергетических ресурсов, аварийным ситуациям, браку и др.
Информация для заказа
Дополнительные принадлежности
| Код | Название |
|---|
Модели
| Код | Название | |
|---|---|---|
| FLK-Ti27 9 Гц | Производственно-коммерческий тепловизор, 9 Гц |
