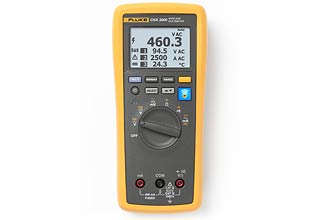

Беспроводной мультиметр Fluke CNX 3000
Отображает показания измерительных приборов, а также показания от 3 беспроводных модулей с расстояния до 20 метров.
Беспроводной мультиметр CNX 3000 – капитан команды беспроводных устройств Fluke.
С помощью беспроводного мультиметра CNX 3000 можно просматривать показания с нескольких модулей дистанционно на одном экране в режиме реального времени. Беспроводной мультиметр CNX 3000 отображает показания собственных измерений, а также показания до 3 беспроводных модулей с расстояния до 20 метров. Одновременное отображение нескольких результатов измерений позволяет специалистам, выявляющим неполадки, находить причины и следствия, взаимодействия между входами/выходами или другими точками замера одновременно и на расстоянии.
Если требуется более трех показаний приборов от большего числа модулей, подключите дополнительный ПК-адаптер к ноутбуку, чтобы в реальном времени просматривать показания с большего количества модулей (до 10).
Функции
В мультиметре Fluke CNX 3000 имеется все необходимое для удобного измерения и поиска неполадок.
- Измерение напряжения переменного и постоянного тока до 1000 В
- Переменный и постоянный ток с разрешением 0,01 мА
- Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
- Запись минимальных и максимальных значений
- CAT III 1000 В, Cat IV 600 В; IP54
Кроме того, модули CNX с поддержкой беспроводной связи измеряют переменное напряжение, ток и температуру с выводом показаний на диспдей беспроводного мультиметра CNX. Можно выбрать стандартные или гибкие клещи для измерения переменного тока. Для конкретных целей можно использовать различные сочетания модулей. Основные результаты измерений отображаются на основном экране, и одновременно можно снимать показания не более чем с трех модулей. Модули поставляются отдельно, либо в составе комплектов CNX.
Характеристики
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).| Технические характеристики | |||
| Переменное напряжение | |||
| Диапазон ¹ | Разрешение | Погрешность ² ³ | |
| от 45 до 500 Гц | от 500 Гц до 1 кГц | ||
| 600,0 мВ | 0,1 мВ | 1,0% + 3 | 2,0 % + 3 |
| 6,000 В | 0,001 В | ||
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3. |
|||
| Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость | |||
| Функция | Диапазон ¹ | Разрешение | Погрешность |
| мВ | 600,0 мВ | 0,1 мВ | 0,09 % + 2 |
| В | 6,000 В | 0,001 В | 0,09 % + 2 |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | 0,15 % + 2 | |
| ))) | 600 Ом | 1 Ом | Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс. |
| Ом | 600,0 Ом | 0,1 Ом | 0,5 % + 2 |
| 6,000 кОм | 0,001 кОм | 0,5 % + 1 | |
| 60,00 кОм | 0,01 кОм | ||
| 60,00 кОм | 0,1 кОм | ||
| 600,0 кОм | 0,001 МОм | ||
| 50,00 МОм | 0,01 МОм | 1,5 % + 3 | |
| Проверка диодов | 2,000 В | 0,001 В | 1 % + 2 |
| мкФ | 1000 нФ | 1 нФ | 1,2 % + 2 |
| 10,00 мкФ | 0,01 мкФ | ||
| 100,0 мкФ | 0,1 мкФ | ||
| 9999 мкФ ¹ | 1 мкФ | 10% | |
| ¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2. | |||
| Переменный и постоянный ток | |||
| Функция | Диапазон ¹ | Разрешение | Погрешность |
| мА, перемен. т. (45 Гц - 1 кГц) |
60,00 мА | 0,01 мА | 1,5 % + 3 |
| 400,0 мА ³ | 0,1 В | ||
| мА пост. тока ² | 60,00 мА | 0,01 мА | 0,5 % + 3 |
| 400,0 В | 0,1 В | ||
| ¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка). |
|||
| Частота | |||
| Диапазон ¹ | Разрешение | Погрешность | |
| 99,99 Гц | 0,01 В | 0,1 % + 1 | |
| 999,9 Гц | 0,1 В | ||
| 9,999 кГц | 0,001 кГц | ||
| 99,99 кГц | 0,01 кГц | ||
| ¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах. | |||
| Входные характеристики | ||||||
| Функция | Защита от перегрузок |
Входной импеданс (номинальный) |
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм) | Подавление синфазного сигнала | ||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 120 дБ при пост. токе, 50 Гц или 60 Гц | > 60 дБ при 50 Гц или 60 Гц | ||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 60 дБ при пост. напр., до 60 Гц | |||
 |
1100 В (среднеквадратичное значение) | > 10 МОм > 100 пФ | > 120 дБ при пост. токе, 50 Гц или 60 Гц | > 60 дБ при 50 Гц или 60 Гц | ||
| Напряжение испытания на обрыв цепи | Полный диапазон | Типичный ток короткого замыкания | ||||
| До 6 МОм | 50 МОм | |||||
 |
1100 В (среднеквадратичное значение) | < 2,7 В пост. тока | < 0,7 В пост. тока | < 0,9 В пост. тока | < 350 мА | |
 |
1100 В (среднеквадратичное значение) | < 2,7 В пост. тока | < 2,000 В пост. тока | < 1,1 мА | ||
| Функция | Защита от перегрузки | Защита |
| мA | Защита предохранителем, 44/100 А, 1000 В, FAST | Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление |
| Запись минимальных и максимальных значений | |
| Функция | Погрешность |
| Функции постоянного тока | Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс |
| Функции переменного тока | Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс |
| Общие характеристики | |
| Максимальное напряжение между любым контактом и заземлением | 1000 В пост. тока или перем. тока ср.кв.знач. |
| Защита предохранителем (Ом) от вх. А | Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke |
| ЖК-дисплей | Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000 |
| Тип элементов питания | Три щелочных элемента питания типа АА, NEDA 15A IEC LR6 |
| Время автономной работы | Минимум 300 часов |
| Температура | Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C |
| Относительная влажность | от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C) |
| Высота над уровнем моря | Рабочая: 2000 м Хранения: 12000 м |
| Температурный коэффициент | 0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C) |
| Частота радиосвязи | 2,4 ГГц, диапазон ISM, расстояние 20 м |
| Размеры (В x Ш x Д) | 4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14") |
| Вес | 340 г |
| Стандарты безопасности | US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция CE European: IEC/EN 61010-1:2010 |
| Электромагнитная совместимость EMI, RFI, EMC, RF |
EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS |
| Степень защиты (IP) | IP54 |
Информация для заказа
Модели
| Код | Название | |
|---|---|---|
 | CNX 3000 | Беспроводной мультиметр Fluke CNX 3000 |
