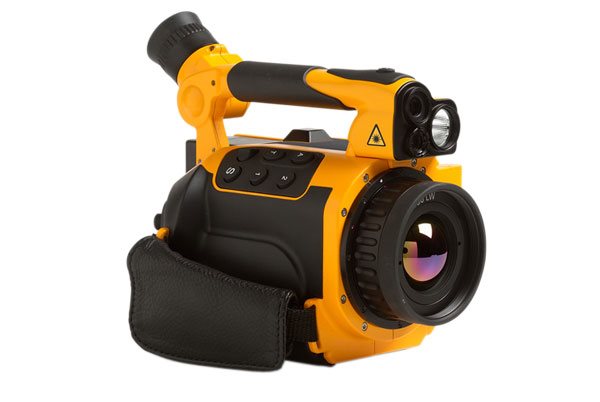

Профессиональный тепловизор Fluke TiX1000
Расширенный мульти-фокус для самого четкого изображения: Автоматическая фокусировка, ручной и ультра резкая мультифокальная запись в одном тепловизоре Fluke TiX640.
Особенности
|
|
|
|
|
|
|
|
|
Что такое Eversharp?
Режим Eversharp использует использует моторизированную фокусировку нескольких изображений на разных фокальных расстояниях когда вы нажимаете на кнопку фиксации изображения. Использование специальных алгоритмов, в программном обеспечении SmartView® скомбинирует изображения таким образом, что в фокусе будет не только точка наведения а ещё и область около этой точки. Такие инфракрасные изображения получаются очень впечатляющими, интересующие объекты будут отображены в превосходном качестве.
Поверните большие изображения в эффектные изображения. Выберите лучший дополнительного объектива для ваших приложений.
Посмотреть как работает Fluke Connect™ (Видео) »
- Подключение к крупнейшей сети беспроводных инструментов Fluke Connect ™.
- Проведение проверок с безопасного расстояния и при этом получить крупный кадр с 32 кратным цифровым зумом.
- Выберите наиболее удобный протокол передачи изображений: сохранение изображения на SD карту, передача через USB 2.0, видеовыход DVI-D (HDMI). GigE и RS232 (в 2015 году)
- Резкое изображение благодаря IR-Fusion® и 8 Мп. камеры видимого света
- Универсальные возможности для работы в поле с видоискателем для использования на открытом воздухе.
- Программируемые кнопки, чтобы персонализировать доступ к наиболее используемым функциям.
- Единственные портативные камеры, которые оснащены системой Subwindowing с частотой кадров 240 Гц для современных приложений (опция).
Что Subwindowing?
Непредвиденные и резкие изменения температуры могут быть важной частью анализа. Камеры экспертной серии Fluke (TIX1000, TiX660 и TX640) обеспечивают дополнительный режим Subwindowing. Эта функция обычно встречается в инфракрасных камерах с охлаждаемой матрицей. Использование высокой частоты обновления инфракрасных кадров позволяет пользователю документировать и анализировать быстро меняющиеся процессы, чтобы лучше понимать температурные колебания
Доступны следующие опции частоты обновления:
- Option 1: 640 × 480 (60 кадров в секунду)
- Option 2: 384 × 288 (120 кадров в секунду)
- Option 3: 1024 × 96 (240 кадров в секунду)
Изображения
Спецификация
| Качество изображения | |
| IFOV (пространственное разрешение) | 0,6 мрад |
| Разрешение изображения (пиксель) | 1024 x 768 (786 432 пикселей) |
| 2048 x 1536 (3145728 пикселей) (режим SuperResolution) | |
| Частота кадров (@ макс. Разрешение изображения) | 30 и 9 Гц |
| SuperResolution & Dynamic SuperResolutin (повышение разрешения) | Да, технология МикроСкан четверок ИК измерения пикселей |
| Subwindowing доступных режимов - subwindowing варианты не доступны на 9 моделей Гц: (добавьте в момент заказа) |
Вариант 1: 640 480 (60 кадров в секунду) Вариант 2: 384 х 288 (120 кадров в секунду) Вариант 3: 1024 х 96 (240 кадров в секунду) |
| Поле зрения (FOV) ж / стандарт 30мм объектив | 32,4 ° х 24,7 ° |
| Температурная чувствительность (NETD) | ? 0,05 ° С при 30 ° C целевой температуры (50 мК) |
| Спектральный диапазон | 7,5 мкм до 14 мкм |
| Беспроводная связь | |
| Fluke Connect® совместимы | Да, с Fluke Connect® WiFi SD Card, доступных в утвержденных сертифицированных регионах только |
| IR-Fusion® Технология | |
| Режим AutoBlend ™ | Да |
| Просмотр режимы | Картинка-в-картинке, непрерывного смешивания, цвет тревоги (выше и ниже заданных пользователем температуре) |
| Система фокусировки | |
| LaserSharp® Автофокус | Да |
| Автофокус | Да |
| Ручная фокусировка | Да, с прикосновением пальца для жестких взглядов |
| Eversharp мультифокальный записи | Да, записи Мультифокальная захватывает изображения из разных фокусных расстояниях и объединяет их в одно изображение отображения каждого объекта резко для достижения наилучшего качества изображения |
| Измерение температуры | |
| Диапазон | -40 ° C до +1200 ° C (-40 ° F до 2192 ° F), опция Высокая температура - запрос на момент заказа: до 2000 ° C (3632 ° F) |
| Точность | ± 1,5 ° C или ± 1,5% |
| Функции коррекции | LDC ™ - лазерный дальномер коррекция заочная, коэффициент излучения (ручной или материал таблица) |
| Пропускания, температура окружающей среды, влажность (опция) | |
| Хранение данных и Image Capture | |
| Изображение / видео хранения | SDHC карты памяти |
| Интерфейсы для изображения / передачи данных | Поддерживается в порты передачи данных камеры: передача изображения: SD-карта, USB 2.0, видеовыход DVI-D (HDMI). GigE видение и RS232 доступны в 2015 году |
| SmartView® программное обеспечение: SD-карта. USB 2.0, GigE Vision и RS232 доступны в 2015 году | |
| Общие характеристики | |
| Лазерная указка | Да, класс лазера: 2 |
| Лазерный дальномер метр | Точность: ± 1,5 мм Диапазон: 70 м (230 футов) Длина волны: 635 нм (красный) Класс лазера: 2 |
| Дисплей | Очень большой 5.6 "цветной TFT дисплей, 1280 ? 800 пикселей, Подходит для работы дневного |
| Гео-локализация | Встроенный GPS для географической привязки |
| Цифровой видимый свет камеры | До 8-мегапиксельной разрешением для изображения и записи видео |
| Цифровой зум | До 32x цифровой зум |
| Текст аннотации | Да |
| Голосовая аннотация | Да |
| Аудио | Встроенный микрофон и динамик для голосовых аннотаций |
| А / Ц преобразования | 16 бит |
| Источник питания | Внешний: 12 В постоянного тока ... 24 В постоянного тока батареи: Стандартный литий-ионный видеокамера аккумулятор |
| Сменные Умные Батареи с индикатором уровня LED | Два |
| Рабочая температура | -25 ° C до +55 ° C (-13 ° F до 131 ° F) |
| Складская температура | -40 ° C до +70 ° C (-40 ° F до 158 ° F) |
| Влажность | Относительная влажность от 10% до 95%, без образования конденсата |
| Шок | Оперативная: 25G, IEC 68-2-29 |
| Вибрация | Оперативная: 2G, IEC 68-2-6 |
| Класс защиты | IP54 |
| Эргономика | Видеокамера ж / ручка |
| Видоискатель | Функция наклона LCoS цветной видоискатель дисплей, разрешение 800 ? 600 пикселей |
| Размеры (со стандартным 1,0 / 30 мм объективом) | 210 мм ? 125 мм ? 155 мм (8,25 дюйма х 4,9 в х 6,1 в) |
| Вес (со стандартной 1.0 / 30 мм объективом) | 1,95 кг (4,3 фунта) |
| Функции измерения (выбор) | Несколько пятна измерения и регионах, представляющих интерес (трансформирования), горячей / холодной обнаружения пятна, изотерм, профилей, различия |
| Автоматические функции (выбор) | Фокус, изображения, уровень, диапазон, КНУ, признание объектив, оптимизация изображения, последовательность сигнализации |
| Программное обеспечение SmartView® | Да |
| Поддерживаемые языки | Чешский, голландский, английский, финский, французский, немецкий, Hugarian, итальянский, японский, корейский, польский, португальский, русский, упрощенный китайский, испанский, шведский, традиционный китайский и турецкий. |
| Гарантия | 2 года |
Руководство пользователя для тепловизоров Fluke TiX640, Fluke TiX660, Fluke TiX1000 на русском языке
Введение
Традиционные способы применения термографической системы:
Примеры получаемых термограмм
Поверка тепловизора Fluke
Поверка тепловизора FlukeПоверка тепловизоров Fluke осуществляется для определения погрешностей измерения температуры, соответствия классу точности и пригодности тепловизора к применению. Поверка производится организациями метрологической службы, получившими аккредитацию, при помощи эталонов и образцовых средств измерений. Фактически поверка тепловизора является одной из форм государственного метрологического контроля и надзора для обеспечения единства измерений.
Пример: 12 градусов цельсия измеренная тепловизором может отличаться от 12 градусов измеренных мультиметром Fluke 117 только на приведённую производителем погрешность измерения.Погрешность условно делит все устройства, что либо измеряющие, на (в порядке возрастания точности):
Показометр – индикатор, прибором не является. Его использование возможно в условиях когда точность и достоверность не требуется, например при измерении целостности проводника, точность измерения сопротивления не принимается во внимание.
Показометр может стать средством измерения (СИ) пройдя испытания с целью утверждения типа. До этого момента для определения параметров показометра проводят его калибровку. Калибровка — это совокупность операций, определяющих соотношение между значениями величин измеренных калибруемым измерительным прибором, и эталонным СИ. Калибровка проводится для того, чтобы определить действительные метрологические характеристики конкретного измерительного прибора.
На средства измерения разрабатывается методология проведения поверочных работ, проводятся испытания, в результате которых он получает (либо не получает) сертификат и включается в государственный реестр средств измерений. Средство измерения применяются для практических измерений при научных исследованиях, в производстве, контроле, т.д. и обладает нормированными метрологическими свойствами заявленными производителем в Описании типа СИ. Результаты измерений полученные с помощью поверенного прибора, являются официальными, и могут использоваться как доказательство чего либо (государственный надзор, суды, оф. запросы государственных органов и т.п.)
Калибраторы - высокоточные СИ.
В соответствии с Федеральным Законом «Об обеспечении единства измерений» метрологическая деятельность поделена на две сферы:
В сфере государственного регулирования к применению допускаются средства измерений утвержденного типа, прошедшие поверку и имеющие действующее свидетельство в соответствии с положениями Федерального закона. На предприятиях не попадающих под СГР допускается применение не внесённые в Госреестр СИ.
- поверка бывает:
По прохождении поверки тепловизор получает свидетельство (обязательно), и акт испытаний (не обязательно, это рабочий документ и поверитель имеет право его не дать). Если по результатам поверки тепловизор Fluke признан непригодным к применению, выписывается «Извещение о непригодности» или делается соответствующая запись в технической документации.
Место поверки любых средств измерений пользователь выбирает свободно, исходя их экономических факторов и возможности транспортировки поверяемых средств измерений и эталонов. Главное аккредитация лаборатории на тепловые испытания.
При калибровке тепловизоров аккредитованная организация проводит все те же действия что и при поверке, однако выдаётся калибровочное свидетельство. Калибровку делают для уверенности в том, что измеренные величины соответствуют действительности Фактически для личной уверенности.
И поверка и калибровка являются периодическими мероприятиями. Межповерочный интервал, определяется в описании тиса СИ. Для все приборов Fluke Industrial, и тепловизоров в том числе это один год.
Для первичной поверки приборов в Москве требуется от 1 до 20 рабочих дней. Среднее значение для измерителей температуры 10-15 дней. В то время 2-3 дня для измерителей электрических параметров: мультиметров, токовых клещей, измерителей сопротивления изоляции, измерителей сопротивления заземления, анализаторов качества электроэнергии, калибраторов токовой петли, портативных осциллографов, тестеров электрических установок и др. измерительных приборов Fluke. Для измерителей не электрических величин: тепловизоров, термометров, приборов для систем вентиляции, дальномеров, пирометров, виброметров (анализаторов вибраций в т.ч.), калибраторов датчиков давления срок может варьироваться от 1 до 20 дней.
Проверить сертифицирован ли выбранный вами прибор Fluke, можно в открытом реестре сведений об утвержденных типах средств измерений на сайте Федерального информационного фонда по обеспечению единства измерений.
Помните! Использование неподходящих приборов или методик выполнения измерений ведет к нарушению технологических процессов, потерям энергетических ресурсов, аварийным ситуациям, браку и др.
Информация для заказа
Модели
| Код | Название | |
|---|---|---|
| Fluke TiX1000 30Гц | Fluke TiX1000 Инфракрасная камера 30 Гц (1024x768) | |
| FLK-TiX1000 9 Гц | Fluke TiX1000 Инфракрасная камера 9 Гц (1024x768) |
Аксессуары
| Код | Название | |
|---|---|---|
| FLK-Xlens/Macro1 | ||
| FLK-Xlens / Macro2 | ||
| FLK-Xlens / Macro3 | ||
| FLK-Xlens / Stan | ||
| FLK-Xlens / Супер телеобъективы | ||
| FLK-Xlens / Sup-Wide | ||
| FLK-Xlens / Tele | ||
| FLK-Xlens / Wide |
