Поясните, пожалуйста, сколько есть вариантов разъемов Z-MAX и что с чем совместимо? Ваши специалисты мне говорили про 4 разновидности (точнее, 2 вида, каждый из которых может быть экранированным или неэкранированным). Звучало название «кейстоун» применительно к панелям, но при этом и панелей несколько видов, вырезы в них разные. Если посмотреть на розетки, то кейстоун должен быть прямоугольным, а у Siemon форма сложная, они в кейстоуновские вырезы не встанут. В каталогах картинки маленькие, по ним однозначно не скажешь.
Строго говоря, на данный момент всего существует 6 видов модулей Z-MAX производства компании Siemon. Вам могли сказать про 4 потому, что эти четыре вида используются широко, в то время как другие два – достаточно редко. Чтобы упорядочить представления о модулях и их назначении, мы составили таблицу.
Неэкранированныесистемы
Экранированныесистемы
Универсальные модули Z-MAX (тип "Hybrid")
Модули Z-MAX для установки в панели
Модули Z-MAX типа "Keystone"
Расскажем о каждом типе модулей подробнее, а в самом конце приведем артикулы для заказа.

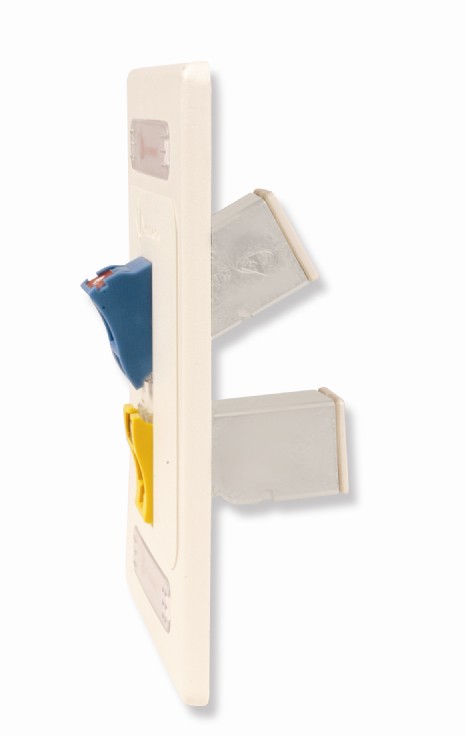

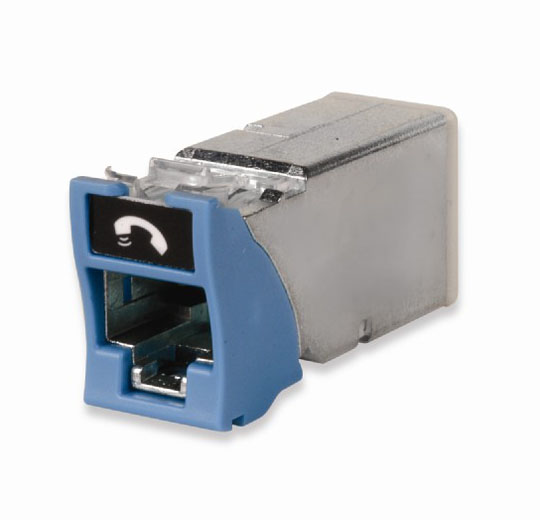

Универсальные модули Z-MAX (в английском каталоге компании Siemon они называются гибридными, hybrid) предназначены в первую очередь для рабочих мест. Их название объясняется тем, что один и тот же модуль в зависимости от вашего желания можно установить либо в прямом, либо в наклонном положении (см. фото):
В прежних линейках продукции модули не обладали такой универсальностью, но в семействе Z-MAX каждый универсальный модуль оснащен пазами как для прямой, так и для наклонной установки. Габариты и конструкция универсальных модулей Z-MAX таковы, что их можно устанавливать в любой стандартный вырез MAX. Это делает модули совместимыми практически со всем диапазоном лицевых пластин, адаптеров и боксов настенного монтажа MAX. Есть ограничения на установку модулей в обычные патч-панели MAX, оснащенные общими вырезами, но вот в панели TERA-MAX универсальные модули Z-MAX устанавливать можно (естественно, экранированный вариант).
Если вы посмотрите на парт-номера в каталоге Siemon, то можете заметить, что некоторые из артикулов прежней продукции MAX слегка изменились – в них появилась буква "Z". Например, панели TERA-MAX раньше имели артикул TM-PNL-24, а теперь используется парт-номер TM-PNLZ-24. Это означает, что ранее существовавшая продукция адаптирована к модулям Z-MAX и может использоваться с ними в системах, устанавливаемых на гарантию.
Универсальные модули Z-MAX можно заказывать поштучно, а можно большими упаковками по 100 шт.

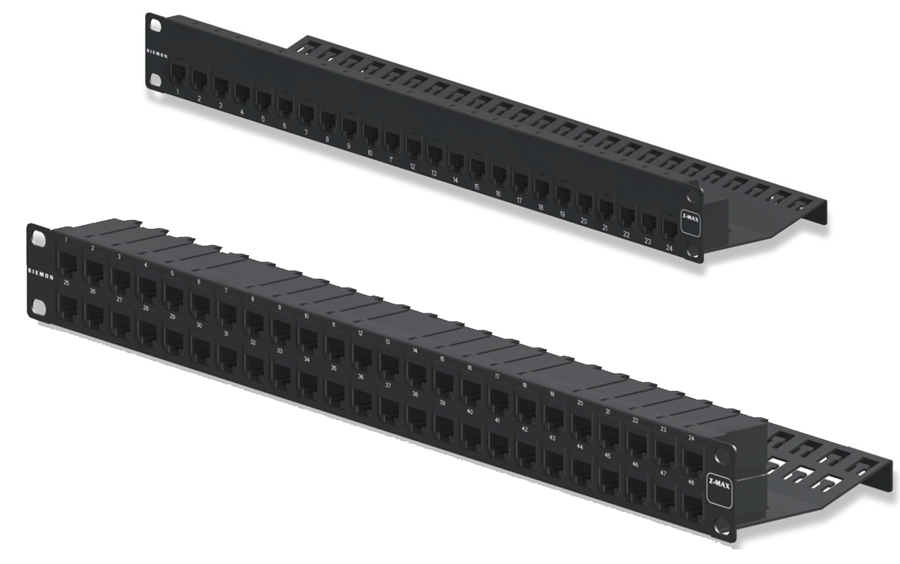

Специально для новых систем Z-MAX большого размера компания Siemon разработала панели Z-MAX емкостью 24 и 48 портов. Из-за повышенной емкости пришлось специально разрабатывать конструкцию модулей для таких панелей. Лицевая часть модулей для установки в панели не имеет рамки и выполнена в минималистском стиле – ничего лишнего, торчащего или выступающего. Это позволило даже в 48-портовой версии панели найти место для маркировки, четкой и легко различимой.
Модули для установки в панели ставятся только в прямом положении. Внимание: модули для установки в панели – это НЕ модули "Keystone"! И в каталоге, и в других материалах модули Z-MAX для панелей Z-MAX всегда называются "модули для установки в панели", они не имеют ничего общего с "кейстоунами".
24- и 48-портовые панели Z-MAX заказываются сразу в комплекте с 24-мя или 48-ю модулями для установки в панели. Модули по отдельности могут потребоваться лишь для того, чтобы заменить вышедшие из строя ранее установленные модули, поэтому они продаются поштучно.
Существует также возможность заказа пустых панелей Z-MAX, вообще без модулей – это делается в тех случаях, когда на объекте будут использоваться претерминированные решения, и тогда сегменты, оконцованные модулями на заводе, поступят на объект уже в готовом виде. Их останется только протянуть по трассам, а затем вставить модули в панели.
Компания Siemon разработала модули Z-MAX типа "Keystone" для тех случаев, когда на объектах используются лицевые пластины, боксы и другое монтажное оборудование, произведенное сторонними изготовителями. Многие из них используют конструкции "Keystone" как типовые, и Siemon предлагает в таких случаях ставить специально сконструированные для этой цели модули Z-MAX типа "Keystone". В этих модулях цветная рамка с лицевой стороны есть, но она меньше, чем у универсальных модулей Z-MAX. Эти модули нельзя ставить в наклонном положении, они предназначены только для прямой установки. Внимание: модули Z-MAX типа "Keystone" НЕ СОВМЕСТИМЫ с лицевыми пластинами, адаптерами и патч-панелями Siemon серий MAX, TERA-MAX, Z-MAX и т.п. Они предназначены для использования только с продукцией "Keystone" сторонних изготовителей. Единственное исключение из этого правила – системы интеллектуального управления Siemon MapIT, в них используются как раз модули Z-MAX типа "Keystone". Однако такие системы ставятся только специально обученным персоналом, их распространенность невелика, так что для обычного заказчика или пользователя интерес представляют, в первую очередь, универсальные модули Z-MAX и модули Z-MAX для установки в панели.
Первое обозначение (X) – тип модуля, (Пробел) – универсальный прямой/наклонный, K – тип "Keystone"
Второе обозначение (XX) – цвет рамки: 01 – Черный, 02 – Белый, 03 – Красный, 04 – Серый, 05 – Желтый, 06 – Синий, 07 – Зеленый, 09 – Оранжевый, 20 – Цвет слоновой кости, 80 – Цвет светлой слоновой кости
Для заказа упаковок по 100 модулей добавьте символ "B" в конце артикула
Некоторое время назад по запросам клиентов были разработаны универсальные модули Z-MAX, оснащенные шторками, чтобы предохранить гнездо от пыли и других загрязнений. К артикулу, построенному по описанной выше логике, в конце добавлен символ "D".
