У нас ситуация следующая: проектируем кабельную систему 6 категории, горизонтальные кроссы организовали на S210 6 категории, городской телефонный ввод у нас подается на кроссы S110 5е категории. Вопрос в чем, можно ли использовать однопарные и двухпарные патч-корды 5е категории для подачи телефонов на рабочие места или нужно использовать плаги S210P1 и S210P2 и самим изготавливать патч-корды?
Насколько можно судить по вашему описанию, вопрос связан с тем, как организовать кроссировку с городского телефонного кросса 110 на горизонтальный кросс 210. Есть несколько путей.
Самым рациональным вариантом было бы выполнять коммутацию кроссировочным проводом, потому что его можно пробивать в оба типа кросса одним и тем же однопозиционным инструментом. Для кроссировки телефонии достаточно и однопарного кроссировочного провода, однако, если для коммутации компьютеров вы используете 4-парный кроссировочный провод 6 категории, можете для телефонии разделять такой же провод на отдельные пары. Выгода – универсальность продукции и удобство эксплуатации.

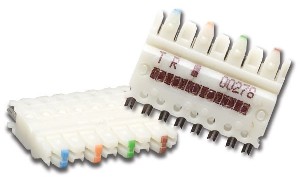

Если же для компьютеров вы используете оконеченные шнуры, на жаргоне именуемые «лапами», то помните: коннекторы S110P несовместимы с кроссами S210 и наоборот, причем независимо от количества пар.
Применять одновременно на одном и том же кроссе и «лапы», и кроссировочные провода не рекомендуется, поскольку там, где подключена «лапа», в соседнюю пару невозможно пробить проводники, если только коннектор предварительно не отключить. В работающей системе, как вы понимаете, даже временные отключения нежелательны.
В этом случае для телефонии лучше тоже использовать «лапы», и никто не препятствует вам изготовить шнуры S110P-S210P самостоятельно. Как коннекторы S110P, так и S210P предназначены для полевой заделки, и вы имеете полное право этим воспользоваться. Важно для компаний, работающих по программе CI: если вы примените это решение в рамках объекта CI, гарантия охватывает такую конфигурацию. Естественно, нужен многожильный кабель соответствующей категории. Для телефонии можно заделать кабель категории 5е, потому что все равно один из коннекторов будет 110-м, а значит, выше категории 5е вы не подниметесь в любом случае. Для подключения компьютеров нужен патч-кабель категории 6, и это может стать камнем преткновения, потому что такой кабель не очень популярен и на складах поддерживается редко. Если же вы примените для изготовления шнуров-«лап» одножильный кабель для фиксированной прокладки, то такие шнуры прослужат меньше и будут менее надежны, хотя и дадут поначалу характеристики лучше. Производители не рекомендуют так делать даже в том случае, если коннекторы универсальны и допускают заделку не только на многожильном, но и на одножильном кабеле.
Сколько пар при этом в «лапе», особого значения не имеет. Хотя в СКС принято отводить на любой порт по 4 пары, независимо от того, сколько из них вы используете на самом деле, но прямого запрета на использование 1- и 2-парных «лап» для коммутации нет. В линейке продукции 210 есть и 4-парные коннекторы, и 2- и 1-, так что тут проблем не возникнет.
