Осциллограф-измеритель серии ® 125: вся мощь устройств серии 120 плюс особая функция проверки состояния шин в промышленных системах (Bus Health Test)
Компактный осциллограф-измеритель ScopeMeter 120 - это прочное устройство для поиска неисправностей и проведения монтажных работ в промышленных условиях. За основу взята конструкция Fluke серии 120, при этом устройства серии 125 располагают всеми функциями осциллографов-измерителей серии 124 и при этом обладают расширенными возможностями измерения и анализа качества сигнала основных типов промышленных шин.
Для получения дополнительной информации о функции проверки состояния шин в промышленных системах приборов серии 125, просмотрите содержимое экранов настоящего раздела.
Основные свойства и преимущества
Дополнительные возможности Fluke 125
Конструкция Fluke 125 основана на решениях, применяемых в устройствах Fluke 124 и включает в себя все их функции и технические возможности. Прежде всего, режим проверки состояния шин в промышленных системах позволяет анализировать качество сигнала в промышленных шинах и сравнивать измеренные значения со стандартными требованиями к качеству сигнала.
В настоящем разделе рассматриваются основные характеристики функции проверки состояния шин в промышленных системах прибора серии 125.
Осциллограф Fluke ScopeMeter 125 отличный выбор для специалистов по техобслуживанию, работающих с промышленным оборудованием и промышленными сетями, к которым это оборудование подключено.
Кроме всех функций осциллографа Fluke 124, в модели 125 имеются следующие дополнительные возможности:

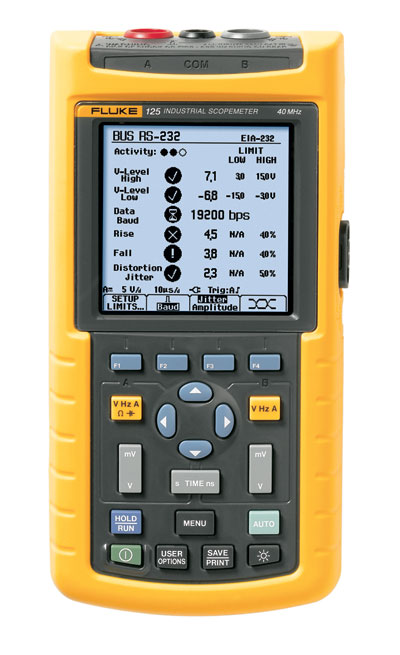

Режим проверки состояния шин обеспечивает четкую индикацию "В пределах нормы"/"На границе нормы"/"За пределами нормы" для электрических сигналов в шинах и сетях промышленных систем, например, CAN-bus, Profi-bus, RS-232 и многих других. Fluke 125 контролирует качество электрических сигналов в момент их передачи по сети. Прибор проверяет уровни сигналов, скорость передачи, время прохождения и искажения, сравнивая их с соответствующими стандартными значениями, что позволяет обнаруживать такие неисправности, как неправильные соединения кабелей или оконечных нагрузок. С его помощью можно быстро найти источники ошибок в случае отказов канала связи. Прибор поддерживает все широко распространенные типы промышленных сетей!
Также в устройстве серии 125 предусматривается возможность проведения расширенных измерений в однофазных и трехфазных сбалансированных системах, измерений гармоник и многое другое.
Технические характеристики
Для Fluke 125 подходят все спецификации прибора Fluke 124. Следует особо отметить добавление функции проверки состояния шин в промышленных системах, характеристики которой приведены ниже.
Характеристики
Диапазон
40 МГц
Частота выборки:
Эквивалентная дискретизация (для периодически повторяющихся сигналов): 2,5 Гвыб/с
Однократная регистрация: 25 Мвыб/с
Функция проверки состояния шин в промышленных системах
Проверка состояния шин в промышленных системах (Bus Health Test):
Проверка электрических параметров промышленных шин с помощью автоматических измерений и функций анализа. Кроме этого, предусматривается режим Eyepattern (Глазковая диаграмма), предназначенный для визуального наблюдения за качеством сигнала.
Классификация параметров:
Настройки по умолчанию:
•
В пределах заданных параметров = ‘В пределах нормы’
•
В пределах допустимых отклонений от заданных параметров = ‘На границе нормы’
•
За пределами заданных параметров = ‘За пределами нормы’
По умолчанию, пределы заданных параметров соответствуют отраслевым стандартам для определенного типа шины, либо могут выставляться по усмотрению пользователя.
Поддерживаемые системы шин:
•
AS-i (EN50295, 166 кбит/с);
•
CAN-bus (ISO-11898, до 1 Мбит/с);
•
Interbus S (EIA-485, 500 кбит/с);
•
ControlNet (61158 тип 2, 5 Мбит/с);
•
Modbus (EIA-232 до 115 кбит/с, и EIA-485 до 10 Мбит/с);
•
Foundation Fieldbus H1 (61158 тип 1, 31,25 кбит/с);
•
Profibus DP (EIA-485 до 10 Мбит/с);
•
Profibus PA (61158 тип 1, 31,25 кбит/с);
•
Ethernet 10Base2 (коаксиальный);
•
Ethernet 10BaseT (UTP, 10 Мбит/с);
•
RS-232 (EIA-232, до 115 кбит/с);
•
RS-485 (EIA-485, до 10 Мбит/с).
•
однопроводная или сбалансированная система по усмотрению пользователя.
Режимы:
•
Функции анализа параметров формы сигнала с автоматическим выводом показаний и оценки "В пределах нормы", "На границе нормы", "За пределами нормы"), установка пределов заданных параметров основаны на отраслевых стандартах или могут задаваться по усмотрению пользователя.
•
Режим Eyepattern (Индикаторная диаграмма).
Измеряемые параметры (в случае пригодности):
•
скорость передачи в бодах,
•
время нарастания импульсов,
•
время спада импульсов,
•
высокий уровень напряжения,
•
низкий уровень напряжения,
•
уровень напряжения смещения,
•
амплитуда сигнала,
•
искажения,
•
"дрожание" фазы,
Режим Eyepattern (Глазковая диаграмма):
Отображение формы сигнала шины на экране, с установки времени послесвечения. Настройки временной развертки и ослабления сигнала можно изменять по усмотрению пользователя.
Дополнительные возможности измерения параметров питания (только Fluke 125)
Типы измерений:
•
Ватт,
•
ВА
•
вар,
•
Коэффициент мощности (PF)
Конфигурация питания:
Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник".
Voltage measurement
Канал A: с использованием STL120, щуп напряжения или прямой вход
Максимальное напряжение для гарантированной безопасности работы
Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами.
Токоизмерительные клещи или чувствительность шунта
