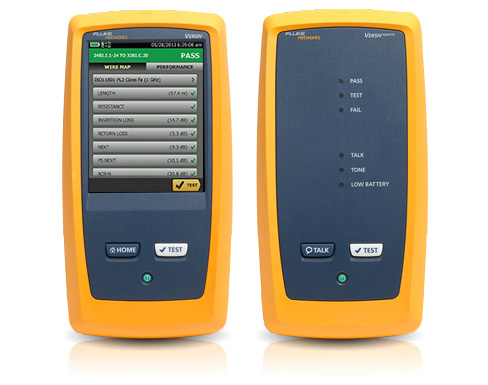

Кабельный анализатор DSX-5000 CableAnalyzer™

Ускоряет каждый этап сертификации медных соединений

DSX-5000 CableAnalyzer повышает эффективность сертификации медных соединений благодаря непревзойденной скорости тестирования Cat 6a и класса FA, а также благодаря соответствию IEC уровня V – самому жесткому требованию к точности. Система управления ProjX позволяет убедиться в том, что работы выполняются правильно с первого раза, и позволяет отслеживать прогресс, начиная с настройки и заканчивая приемочными испытаниями системы. Платформа Versiv поддерживает модули для тестирования волоконно-оптических соединений (как OLTS, так и OTDR) и анализа сетей Wi-Fi, а также поиск и устранение неисправностей в сети Ethernet. Платформу легко модернизировать для соответствия стандартам будущего. Проводите поиск и устранение неисправностей быстрее благодаря пользовательскому интерфейсу Taptive, который графически отображает источник неисправностей, включая перекрестные наводки, возвратные потери и неисправности экранирования. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™

Устройство DSX-5000 CableAnalyzer от Fluke Networks прошло проверку Intertek (ETL) в соответствии со спецификациями IEC-61935-1 для точности уровня IV, а также проектной точности уровня V, и, в соответствии со спецификациями ANSI/TIA-1152, для уровня IIIe.

  • Модульный дизайн Versiv™ поддерживает сертификацию медных соединений, потерю волоконно-оптических соединений, тестирование OTDR и анализ сети Wi-Fi
  • Непревзойденная скорость для Cat 6A, класса FA и всех действующих стандартов
  • Система ProjeX™ управляет требованиями к задачам и ходом работ от настройки до приемочных испытаний, гарантируя правильное завершение всех тестов.
  • Пользовательский Интерфейс Taptive™ упрощает настройку и устраняет ошибки
  • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
  • Графически отображает источник проблем, включая перекрестные наводки, возвратные потери и неисправности экранирования для ускорения диагностики
  • Подтверждено ETL: соответствует IEC уровня V – самому жесткому требованию к точности
  • Одобряют поставщики кабельных систем во всем мире
  • Встроенное тестирование внешних перекрестных наводок

Спецификации

Типы кабелей
Кабели LAN с экранированной и неэкранированной витой парой TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω
Адаптеры со стандартным интерфейсом соединения
Адаптеры для тестирования Постоянной линии Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera
Адаптеры для каналов Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera
Стандарты теста:
TIA Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
ISO/IEC Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
Максимальная частота 1200 МГц
Общие технические характеристики
Скорость автотеста Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
Защита на входе Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
Дисплей 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном
Корпус Высокопрочный пластик с ударопоглощающим внешним корпусом
Размеры Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
Масса Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 3 фунта 5 унций (1,28 кг)
Основной и удаленный модули: Блок литиево-ионных батарей, 7,2 В
Типичный срок эксплуатации аккумулятора: 8 ч.
Время зарядки* При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
Поддерживаемые языки английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
Калибровка 1 год (калибровка, проведенная сервисным центром)
Параметры окружающей среды
Рабочая температура От 32 °F до 113 °F (от 0°C до 45 °C)
Температура хранения От -4 °F до +122 °F (от -20° C до +50 °C)
Рабочая относительная влажность От 0 % до 90 %, от 32 °F до 95 °F (от 0 °C до 35 °C)
От 0 % до 70 %, от 95 °F до 113 °F (от 35 °C до 45 °C)
Вибрация Случайная, 2 г, 5–500 Гц
Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
Рабочая высота над уровнем моря 13 123 футов (4 000 м)
Электромагнитная совместимость EN 61326-1
Характеристики производительности**
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
Режимы тестирования класса FA Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
Длина витой кабельной пары1
  Без дистанционного управления С дистанционным управлением
Диапазон 800 м (2600 футов) 150 м (490 футов)
Разрешение 0,1м или 1 фут 0,1м или 1 фут
Точность ± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м		 ± (0,3 м + 2 %)
Задержка распространения
  Без дистанционного управления С дистанционным управлением
Диапазон 4000 нс 750 нс
Разрешение 1 нс 1 нс
Точность ± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс		 ± (2 нс + 2 %)
Разница задержек
Диапазон От 0 нс до 100 нс
Разрешение 1 нс
Точность ± 10 нс
Тестирование сопротивления контурного тока
Диапазон 0 Ом до 540 Ом
Разрешение 0,1 Ω
Точность ± (1 Ом + 1%)
Время восстановления после перегрузки Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.

Функции

Уникальные функции

  • Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
  • Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
  • Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
  • Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
  • DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему

Стандарты:

  • Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
  • Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
  • Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7

Производительность:

  • Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
  • Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
  • Управление до 12 000 результатами тестирования с полной графикой
  • Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
  • В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий

Система управления ProjX™

Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.

Настройка или просмотр пределов тестирования и характеристики тестирования.   Экран меню проекта отображает процент выполнения
на каждый проект. 		  Экран проекта отображает подробную информацию о проекте с точностью до минуты.

Пользовательский интерфейс Taptive™



Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.

Интерфейс Taptive упрощает настройку,
исключает ошибки и ускоряет поиск и устранение неисправностей.

 Программное обеспечение LinkWare™ для управления результатами тестирования



У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.


Интегрируйте тесты с других тестеров в один обобщенный отчет.   LinkWare Stats обобщает все данные проекта

Сравнение Fluke Networks DSX-5000 и Fluke Networks DTX-1800

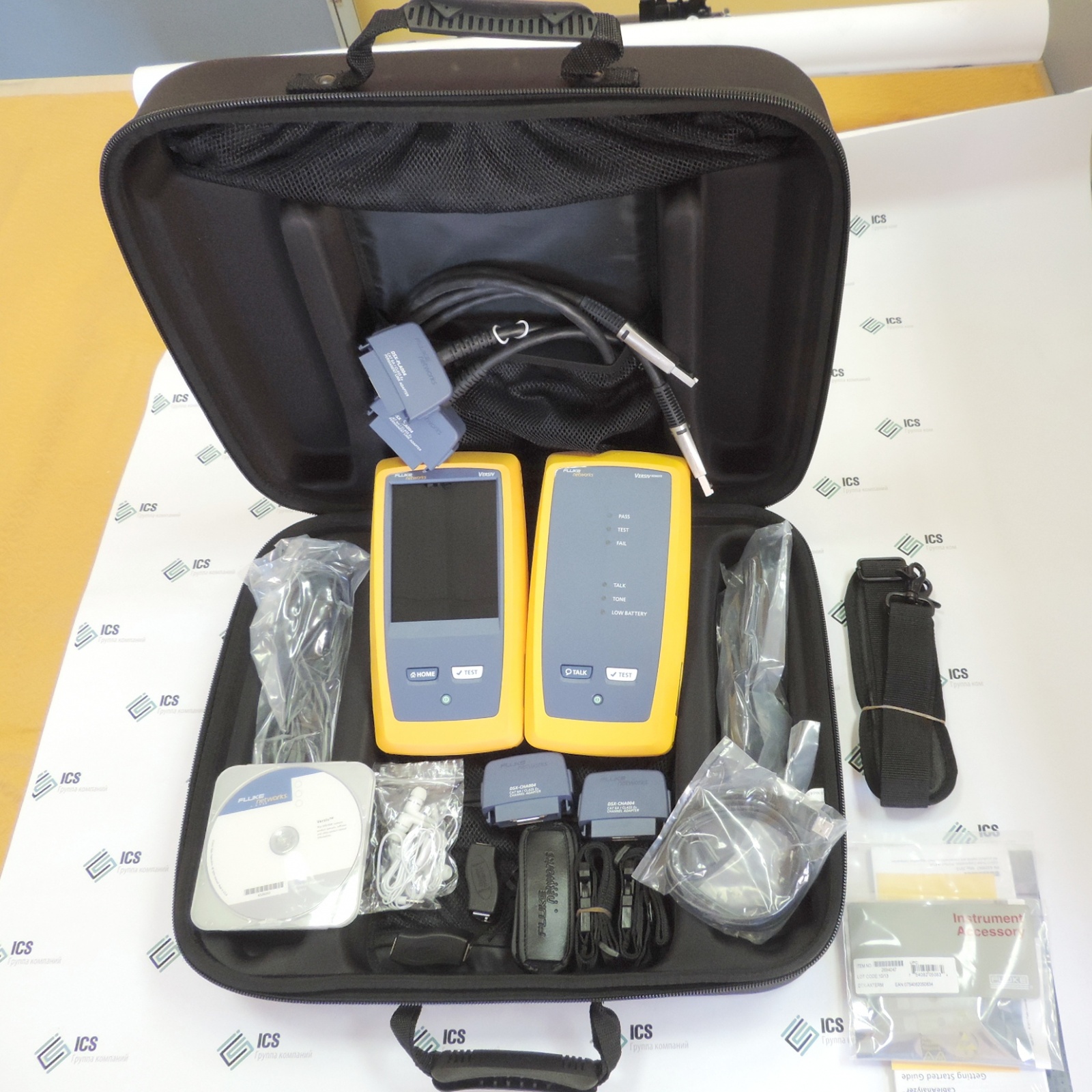

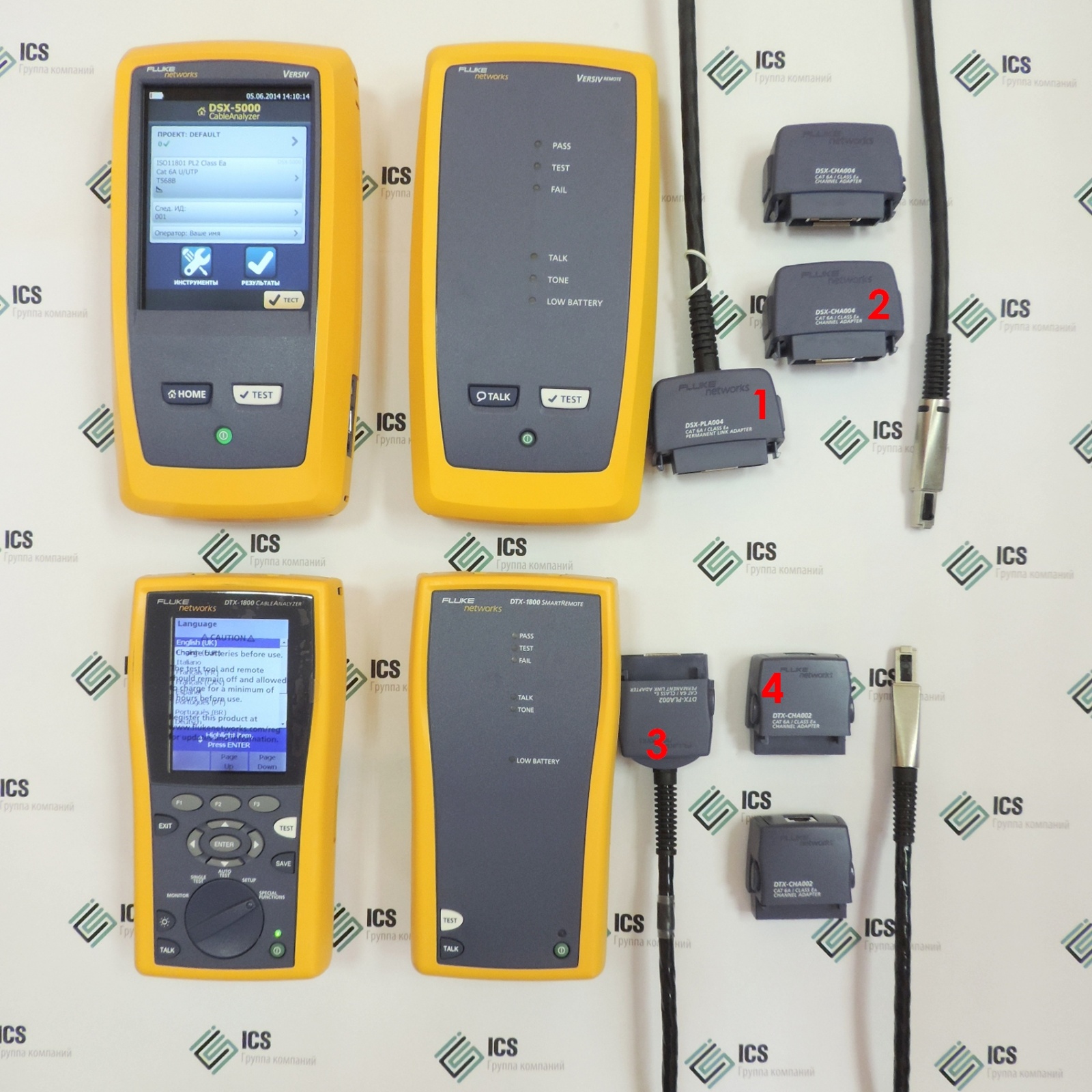

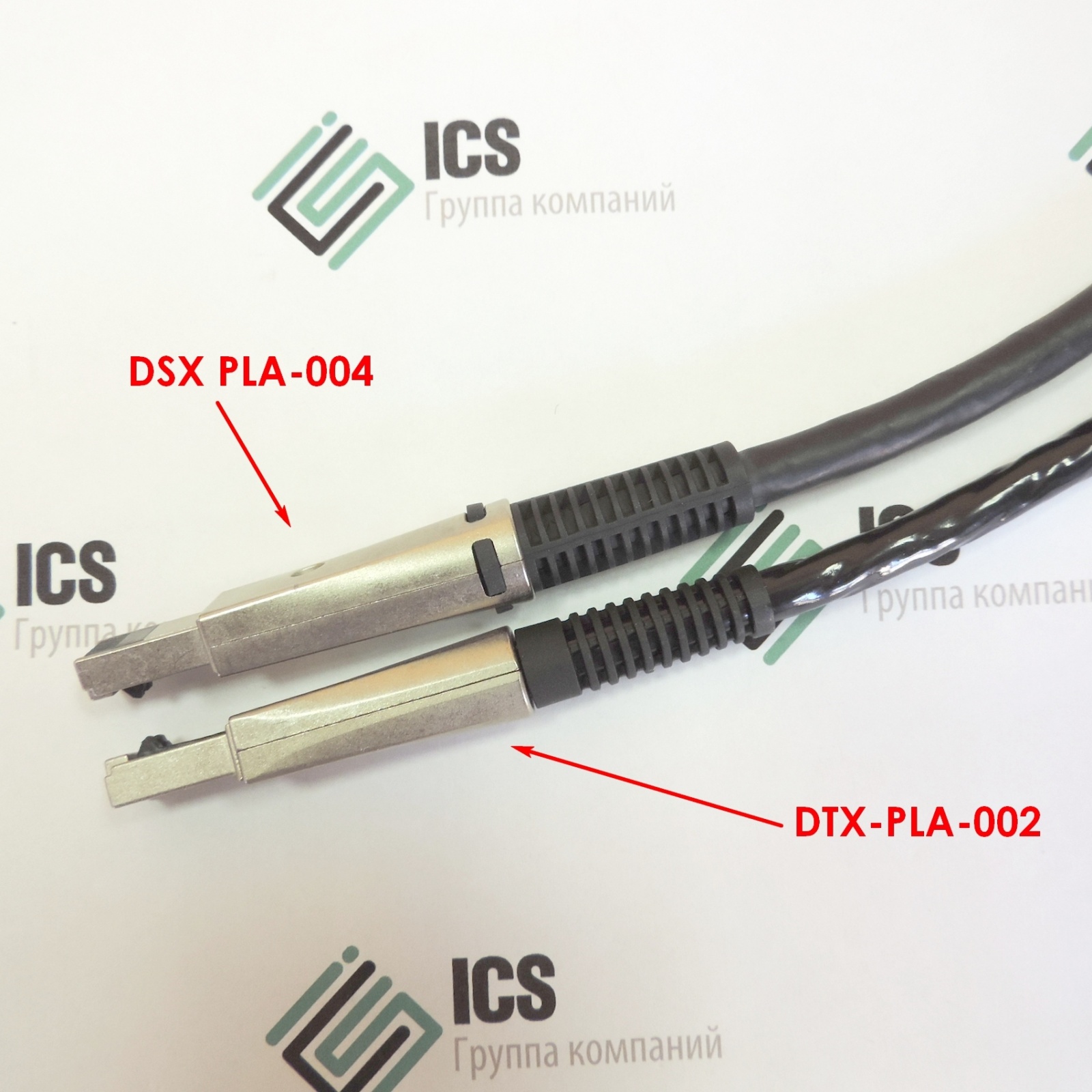

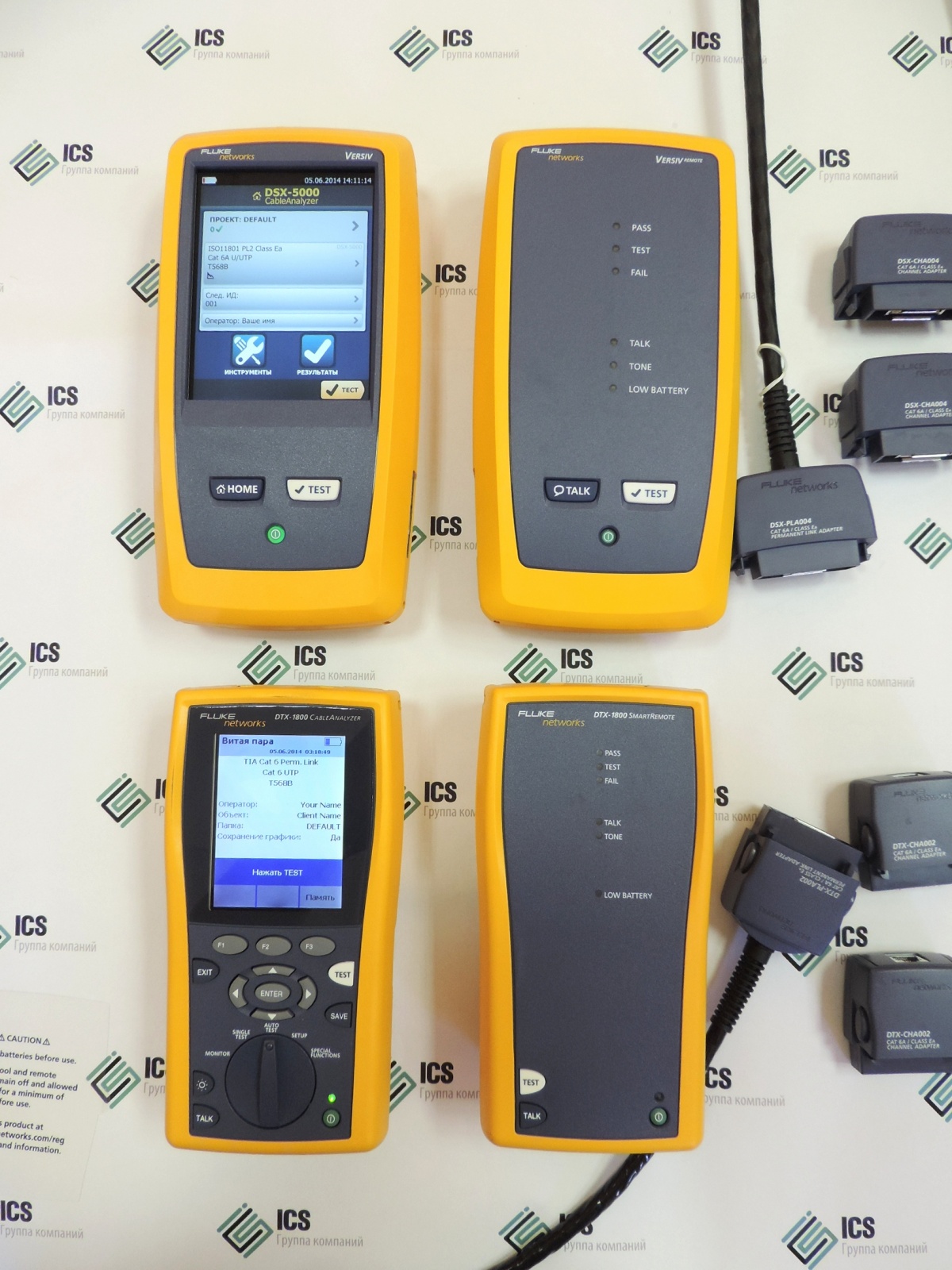

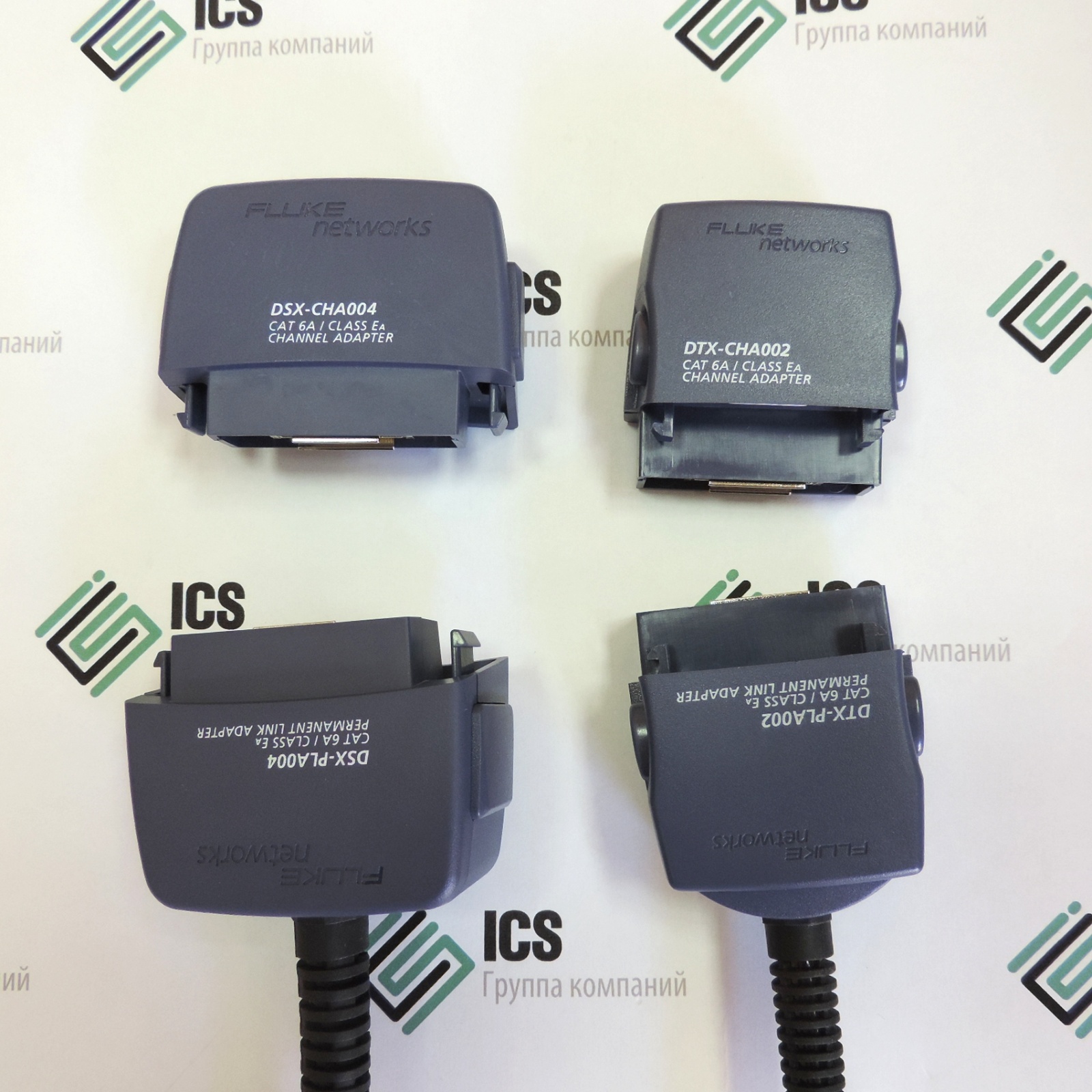

Общий вид и комплектация кабельного анализатора DSX-5000 от Fluke Networks Сравнительное фото. DSX-5000 имеет чуть большие габариты чем предшествующая серия DTX-1x00 (На фото DTX-1800) Модули приборов имеют разные геометрические размеры и не взаимозаменяемы (сверху модули для сертификации канала, внизу адаптеры постоянной линии; слева аксессуары для DSX-5000, справа DTX-1800
Под DSX полностью переработан пользовательский интерфейс, для того что-бы было удобно пользоваться сенсорным дисплеем. Основные рабочие клавиши продублированы "хардварно" Полностью переработан конструктив наконечника адаптера постоянной линии DSX-pla004, изоляция стала толще по сравнению c DTX-pla002, переработано соединение металлической части с кабелем, в старом варианте эластомер со временем трескался что приводило к повреждению кабеля Прибор DSX из-за особенностей конструкции не имеет подставки, одно из отличий от DTX

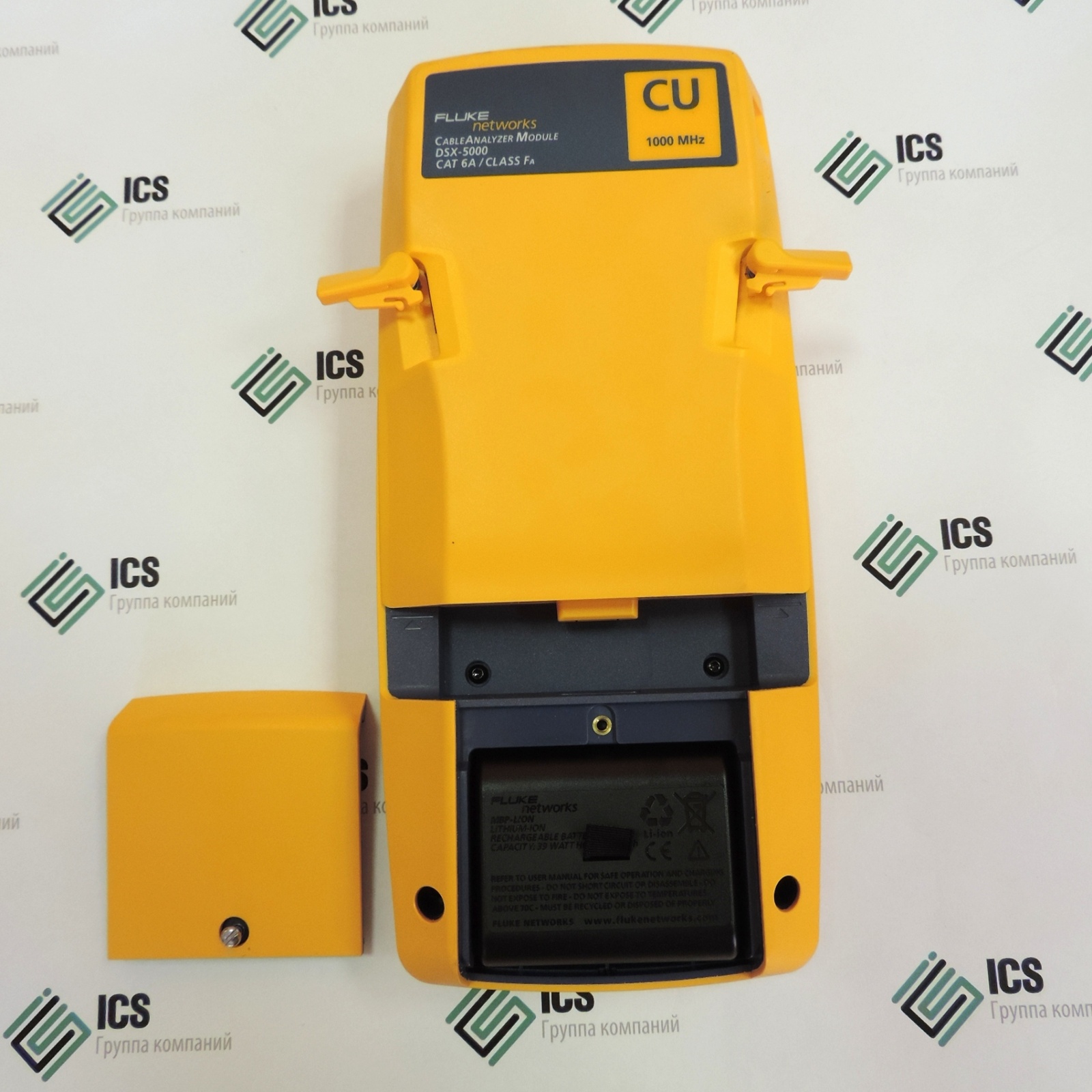

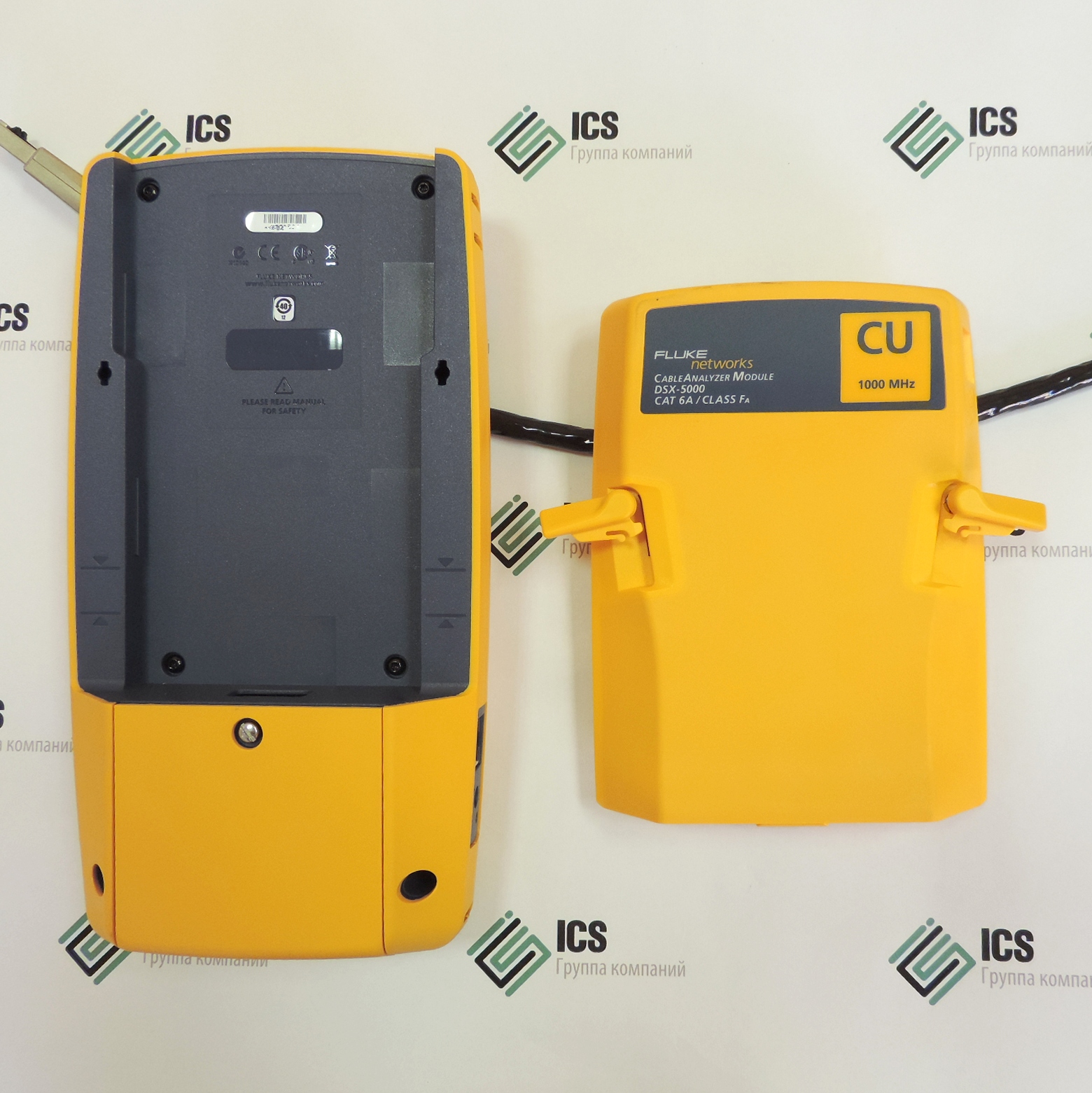

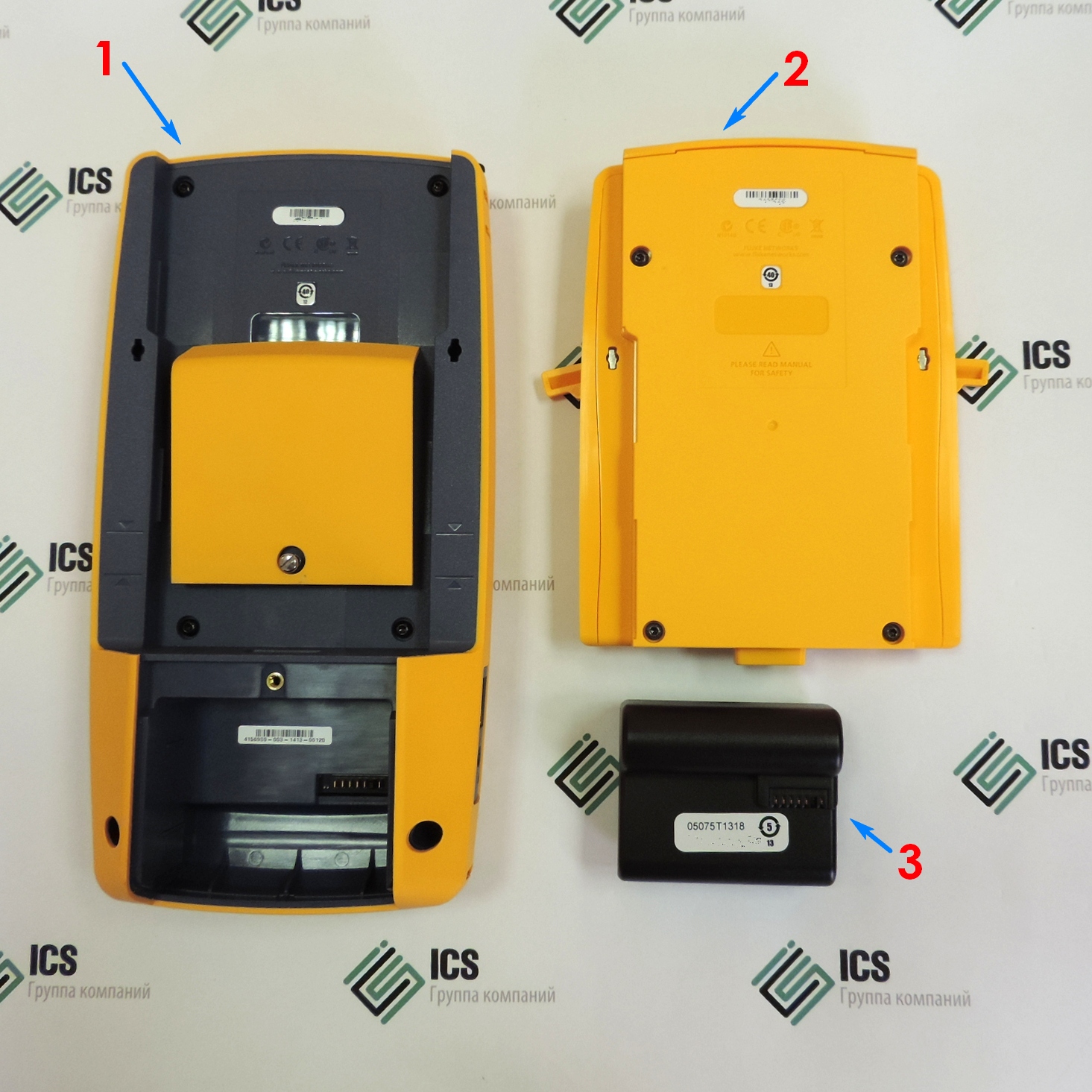

Универсальный блок Versive слева, и непосредственно модуль кабельного анализатора DSX-5000 справа. 1 - Versive; 2 - DSX-5000; 3 - Аккумуляторная батарея. Модуль по пазам накатывается на разъем

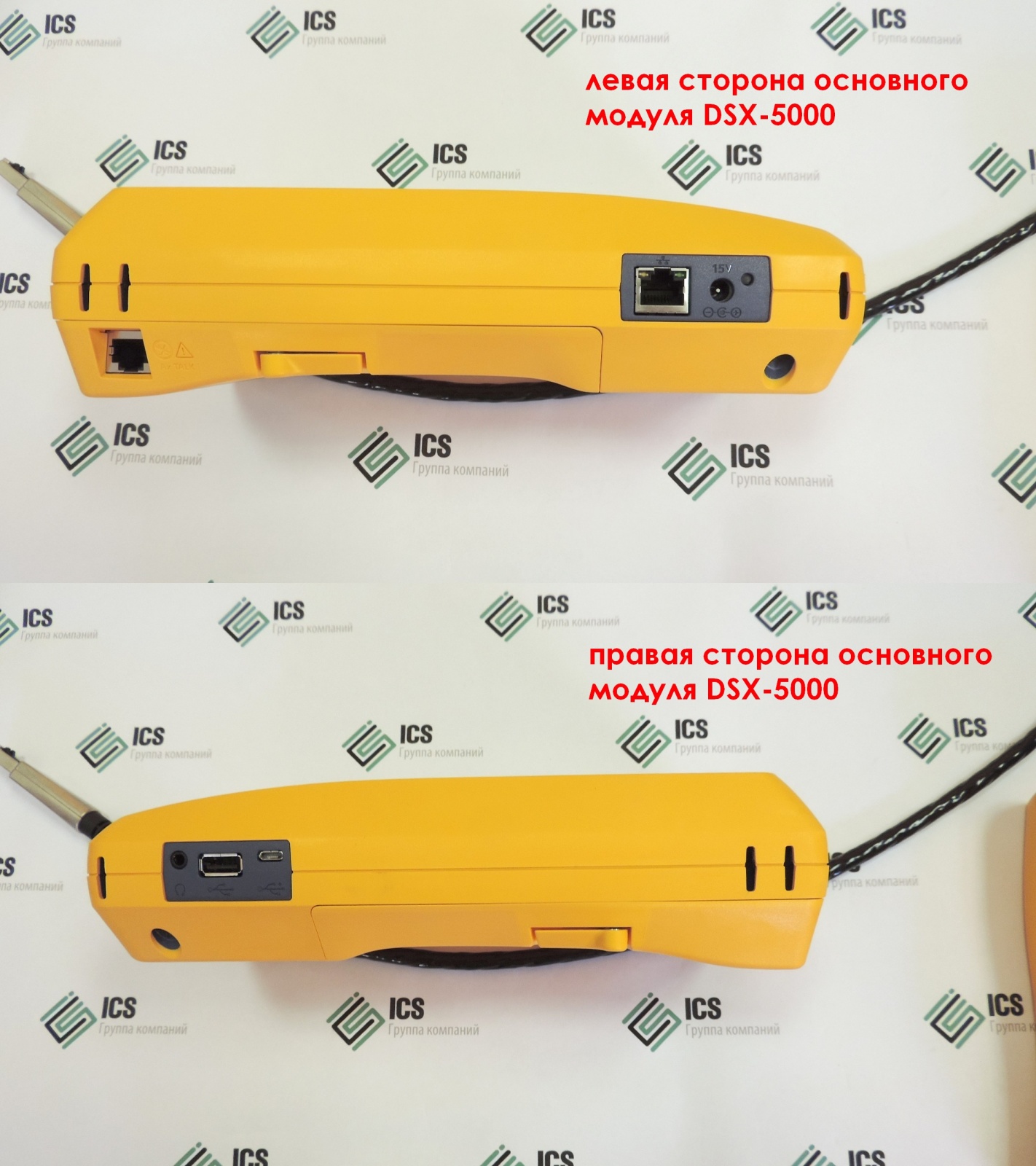

Доступные разъёмы. На верхнем фото слева на право - Разъем RJ45 для связи между основным и удаленным тестерами, при измерении перекрестных наводок AxTalk; Разъем RJ45 зарезервирован для функций, которые будут реализованы в будущих выпусках ПО; Разъем для адаптера питания от сети переменного тока.
На нижнем фото - Разъем для гарнитуры; Порт USB-хоста позволяет сохранять результаты измерений на съемном USB-накопителе; Порт Micro-AB USB позволяет подключать тестер к ПК, чтобы передать туда результаты тестов, а также устанавливать на тестер обновления ПО.

Примеры получаемых результатов

Мы смоделировали четыре типовых ситуации с которыми встречаются монтажники при проведении тестирования СКС на соответствие категории. Для наглядности взяли сорок метров витой пары категории 7 производства компании siemon, оконцованный розетками категории 6 (siemon). Для большей наглядности кабель свёрнут в кольцо, что недопустимо для реальных тестов. Все тесты мы делали на категорию 6A Permanent link (Постоянная линия) на одном и том же приборе Fluke Networks DSX-5000 без переподключений.
Ti95_d.JPG Ti95_d.JPG

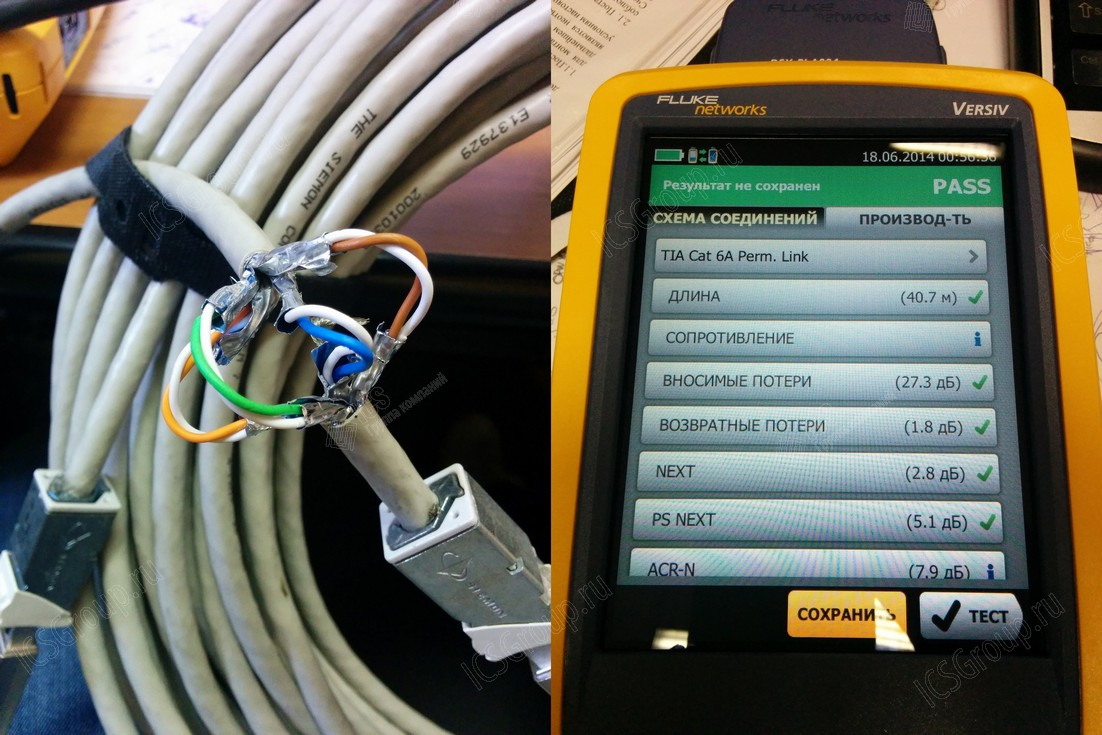

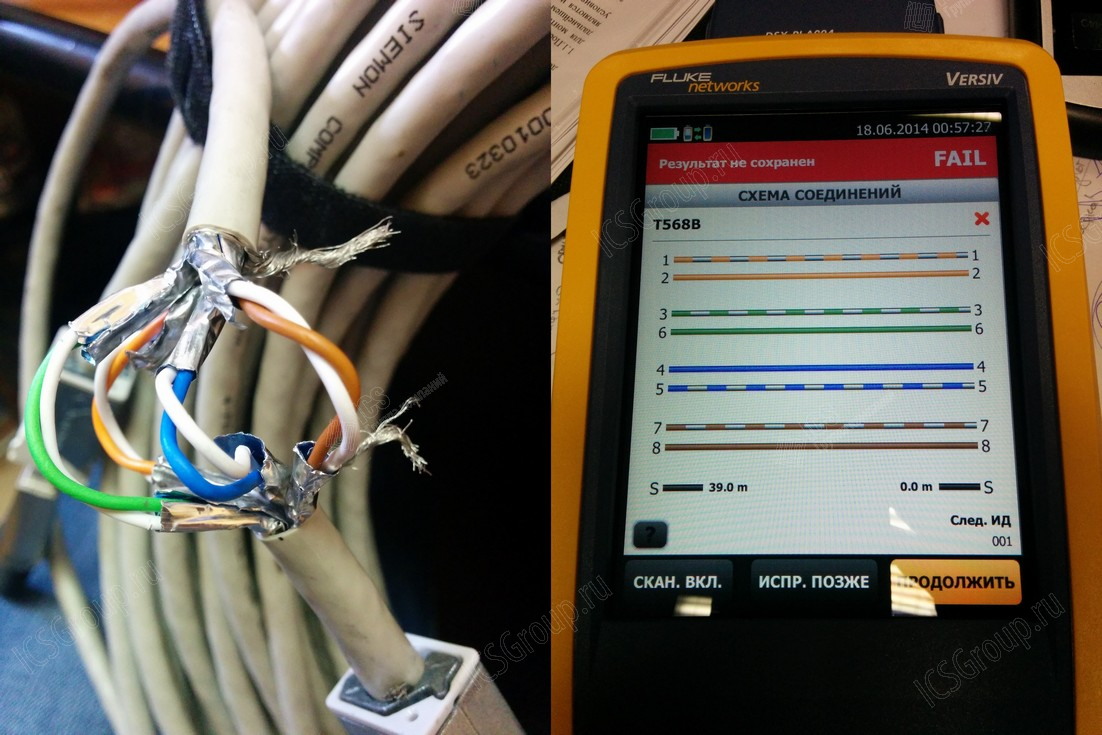

Кабель просто зачищен на "дальнем конце", тест проходит с положительным результатом, но запас по NEXT не большой Вводим одну из ошибок - "расплетение" когда завив пары раскручивается на один или менее виток, возникает такая ситуация при неквалифицированной заделке розеток или передавливании кабеля например. В результате тестирования получаем пограничный положительный результат- PASS* (PASS со звездой) - это значит что измеренное значение подобралось к минимально допустимому (по стандарту) до значения меньше погрешности прибора! Любое воздействие на узел приведёт к тому что тест будет провален
Ti95_d.JPG Ti95_d.JPG

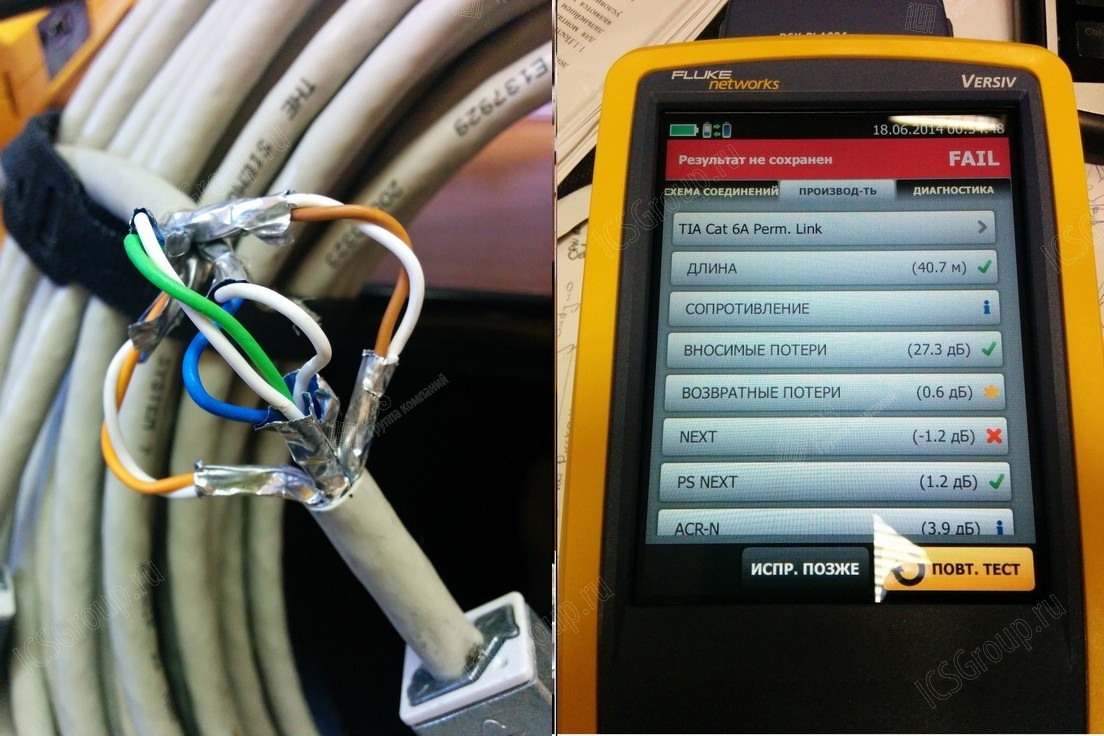

Следующая ситуация, "вкладываем" зелёную пару в расплетённую синюю - результат предсказуем, FAIL по NEXT (Ослабление перекрестных наводок на ближнем конце от передатчика). Аналогичная ситуация может произойти при разделке кабеля по стандартам T568a/T568b с зелёной или оранжевой парой соответственно. Этот опыт наглядно демонстрирует одно из отличий прибора DSX-5000 от DTX-1800(DTX-1200) - в новой линейке введены тесты экрана. При разрыве которого, как в нашем случае, автоматически получаем FAIL.

Информация для заказа

Модели

КодНазвание
4330253DSX-5000
Versiv базовый и удаленный блок, два модуля DSX-5000 CableAnalyzer, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, кейс для переноски, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с программным обеспечением AxTalk, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, Сертификат о заводской калибровке и руководство оператора.
4330282DSX-5000Qi
Versiv базовый и удаленный блок, два модуля DSX-5000 CableAnalyzer, два модуля CertiFiber Quad OLTS, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, кейс для переноски, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с программным обеспечением AxTalk, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, видеодатчик USB для обследования с 4 наконечниками, два очистителя OneClick (1,25/2,50 мм), два симплексных адаптера LC/LC, комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, комплект тестовых эталонных шнуров SC/SC SM, заявление о калибровке и руководства оператора
4330294DSX-5000QOi
Versiv базовый и удаленный блок, два модуля DSX-5000 CableAnalyzer, два модуля CertiFiber Quad OLTS, модуль OptiFiber Quad OTDR, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, кейс для переноски, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с программным обеспечением AxTalk, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, два очистителя OneClick (1,25/2,50 мм), симплексные адаптеры SC/SC, 2 многомодовых возбуждающих кабеля SC/LC – 50 мкм, 2 одномодовых возбуждающих кабеля SC/LC – 9 мкм, 1 многомодовый возбуждающий кабель SC/SC – 50 мкм, 1 одномодовый возбуждающий кабель SC/SC – 9 мкм, видеодатчик USB для обследования с 4 наконечниками, два симплексных адаптера LC/LC, комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, комплект SC/LC SM TRC, заявление о калибровке и руководства оператора.
4330334DSX-5000Mi
1 Versiv базовый и удаленный блок, два модуля DSX-5000 CableAnalyzer™ , два модуля CertiFiber Multimode MM OLTS, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорочных устройства, два ручных ремешка, два плечевых ремешка, видео микроскоп для оптоволокна FI-7000, большой переносной кейс
4330365DSX-5000NTB
Versiv базовый и удаленный блок, два модуля DSX-5000 CableAnalyzer, два модуля CertiFiber® Quad OLTS, модуль OptiFiber® Quad OTDR, модуль OneTouch AT, комплект адаптеров постоянного соединения CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, жесткий переносной кейс, большой переносной кейс, USB-кабель, диск с программным обеспечением LinkWare, диск с программным обеспечением AxTalk, диск с руководством пользователя, DVD с ресурсами OneTouch AT, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, два очистителя OneClick (1,25/2,50 мм), симплексные адаптеры SC/SC, 2 многомодовых возбуждающих кабеля SC/LC – 50 мкм, 2 одномодовых возбуждающих кабеля SC/LC – 9 мкм, 1 многомодовый возбуждающий кабель SC/SC – 50 мкм, 1 одномодовый возбуждающий кабель SC/SC – 9 мкм, видеодатчик USB для обследования оптоволокна с 4 наконечниками, подвесной набор TPAK Fiber, два симплексный адаптер LC/LC, комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, комплект тестовых эталонных шнуров SC/LC SM, комплект тестовых эталонных шнуров, идентификационные номера кабелей WireView #1 - #6, коммутационный кабель RJ45, внешняя направленная антенна с монтажной клипсой, SD-карта, USB считыватель карт SD, флеш-накопитель USB, два приемопередатчика 1000BASE-SX SFP, заявление о калибровке, руководство по началу работы.
4285127DSX-ADD-R
Удаленный модуль Versiv, два модуля DSX-5000 CableAnalyzer, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, кейс для переноса, диск с программным обеспечением AxTalk, диск с руководством пользователя, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, заявление о калибровке и руководство оператора
4318180DSX-CFP-Q-ADD-R
Удаленный блок Versiv, два модуля DSX-5000 CableAnalyzer, два модуля CertiFiber Quad OLTS, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, большой переносной кейс, диск с программным обеспечением AxTalk, диск с руководством пользователя, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, два симплексных адаптера LC/LC, комплект SC/LC EF-совместимых тестовых эталонных шнуров MM TRC 50 мкм, комплект тестовых эталонных шнуров SC/LC SM, заявление о калибровке и руководство оператора
4360283DSX-OFP-Q-ADD
Два модуля DSX-5000 CableAnalyzer, модуль OptiFiber Quad OTDR, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, большой переносной кейс, диск с программным обеспечением AxTalk, диск с руководством пользователя, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk , симплексные адаптеры SC/SC, 2 многомодовых возбуждающих кабелеля SC/LC – 50 мкм, 2 одномодовый возбуждающий кабель SC/LC – 9 мкм, 1 многомодовый возбуждающий кабель SC/SC – 50 мкм, 1 одномодовый возбуждающий кабель SC/SC – 9 мкм, подвесной набор TPAK Fiber, симплексный адаптер SC/SC, симплексный адаптер LC/LC, заявление о калибровке и руководства пользователя
4330144DSX-ADD
Два модуля DSX-5000 CableAnalyzer, комплект адаптеров постоянного соединения CAT 6A/класса EA, комплект адаптеров каналов CAT 6A/класса EA, два переговорных устройства, два ручных ремешка, два плечевых ремешка, кейс для переноса, диск с программным обеспечением AxTalk, диск с руководством пользователя, два зарядных устройства переменного тока, два универсальных соединителя, два терминатора AxTalk, заявление о калибровке и руководство оператора

Аксессуары

КодНазвание
4329786DSX-PLA004S
Комплект адаптеров постоянной линии CAT 6A/CLASS EA для DSX
4329799DSX-PLA011S
Комплект адаптеров постоянной линии TERA CAT 7A/CLASS FA для DSX
4329814DSX-CHA004S
Комплект канальных адаптеров CAT 6A/CLASS EA для DSX
4329823DSX-CHA011S
Комплект канальных адаптеров CAT 7A/CLASS FA для DSX
4329735DSX-5000 Mod
Подменный модуль DSX-5000 1GHZ (1 шт.)
4330614VERSIV-M
Замена основного блока Versiv
4329773VERSIV-RU
Замена удаленного блока Versiv
4329892VERSIV-TSET
Переговорное устройство Versiv
4330587VERSIV-CASE1
Стандартный переносной кейс Versiv (основной, удалённый модуль и аксессуары)
4330593VERSIV-CASE2
Большой переносной кейс Versiv (для DSX-5000QI и т.д.)
4330606VERSIV-CASE3
Демонстрационный жёсткий кейс
4345952VERSIV-BATTERY
Аккумуляторная батарея для VERSIV (1шт.)
4345965VERSIV-ACUN
Зарядное устройство Versiv
4329877DSX-REFMOD
Модуль установки эталонного значения DSX (DSX Set-Ref Module)
