В зависимости от настроек, наш прибор Omniscanner2 выдает результаты тестирования NEXT и некоторых других параметров либо в графе Worst Margin, либо в графе Worst Value. Чем отличаются эти настройки и какую надо использовать при проведении сертификационного тестирования?
Имеются в виду настройки меню проведения теста (RUN OPTION), которые позволяют вам выбрать один из двух вариантов построения отчета:
Эти настройки определяют, по какому принципу выбирается худшее значение из всех результатов, полученных при измерении. Если вы выберете вариант Margin, худшим случаем будет считаться то измерение, в котором измеренное значение ближе всего подошло к предельному значению (если результат PASS или PASS*) или дальше всего пересекло предельную кривую (если результат FAIL или FAIL*). Проиллюстрируем это реальными результатами измерений.
На графике показан худший случай Margin, определенный как минимальный запас до предельной кривой во всем диапазоне измерений. Абсолютное значение NEXT в этой точке составляет 56.5 дБ, запас до предельного значения – 11.8 дБ.
Другая настройка (Worst dB) показала бы вам абсолютно худший результат измерения во всем диапазоне частот, безотносительно предельной кривой.

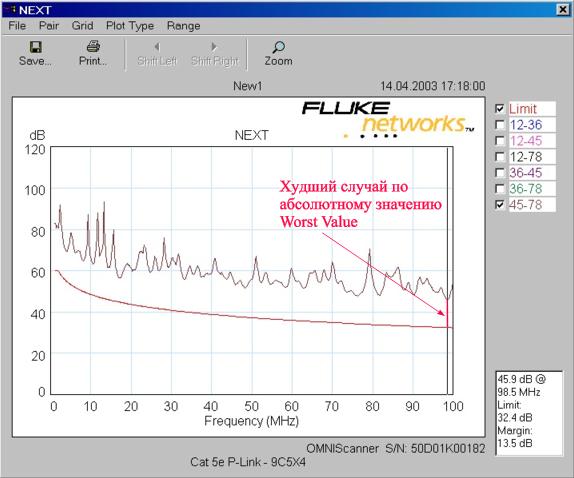

Это была бы другая точка (см. график), и абсолютное значение NEXT составило бы в ней 45.9 дБ, при том, что запас до предельно допустимого значения составил бы 13.5 дБ.
Иногда случается, что худшие случаи по этим двум моделям совмещаются, и тогда вы в одной и той же точке (на одной и той же частоте) получите и самый маленький запас до предела, и самое плохое в абсолютном выражении значение. Однако в большинстве случаев такие точки все же не совпадают.
Для сертификационных измерений выбирайте вариант Margin, и вы всегда будете знать, каков ваш худший запас во всем диапазоне частот. Остается добавить, что при обоих вариантах настроек RUN OPTION прибор выдает вам результат измерения в абсолютной величине (в децибелах).
